3．光学零件外径及配合公差的给定

---

3．1 光学零件的外径

光学零件与镜框固定，固定方式不同，光学零件外径所需的余量不同，见表2－18。

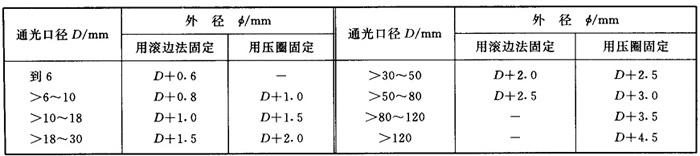

表2－18 光学零件外径余量

按上表得出的外径φ应规格化成标准直径的数值。具体数值见WT1003－62。

3．2 圆形零件与镜框的配合公差见表2－19

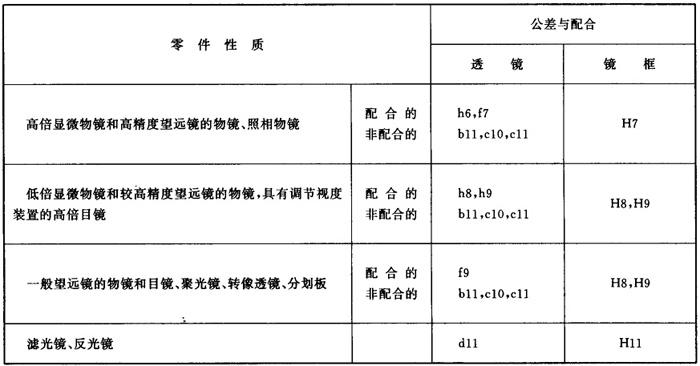

表2－19 圆形零件与镜框的配合公差

注：
❶ 对特高精度的配合，可用选配法达到，不宜提高精度；

❷ 对胶合透镜中，一般以负透镜作为配合尺寸，正透镜为非配合尺寸。

3．3 新旧国标轴孔配合的公差带对照(GB1801－79)(表2－20、表2－21)
