静电喷墨打印纸

---

1．静电喷墨打印纸概述

静电喷墨记录是以喷嘴将油墨形成极微细的颗粒喷出，将这些微粒在普通纸或经过涂布加工后的纸上构成点状吸收，进行印字的记录方式。

2．静电喷墨记录原理(图6-69)

静电喷墨记录已经发展了很多种方式，大致分为连续式或按指令式(on demaned)两大类。前者是将油墨微粒连续喷出，使必要记录情报信息才能碰到纸面上，其它的油墨滴会改变方向进行循环回收。连续方式是以压电体的振动而将油墨喷出，在带电电极将油墨带静电用偏转电极改变微粒的飞翔方向，使带讯号的油墨微粒吸附于纸面而形成图像。

3．喷墨记录纸的发展情况

这种记录纸在60年代开发之初，原是为传真复印而开发的，但因存在有喷嘴堵塞，油墨渗透以及记录后难以保存等问题，所以用途转向打印机上，特别是彩色打印用途是正在发展的领域。

4．喷墨记录纸要求的性能

(1)形成清晰的圆点。

(2)点的浓度高，色调鲜明。

(3)表面平滑，白色度高。

(4)点的扩散小。

(5)油墨吸收速度快，吸收容量大。

(6)记录后的尺寸变化小，不产生卷曲。

(7)不掉粉。

(8)书写性能好等。

选择记录纸时应把用途和功能结合起来考虑。如果把重点放在记录速度上，就选用非涂布吸收型纸；若追求画面质量和颜色鲜明度时，则选涂布纸；要是用于彩色记录，则不仅要考虑画面质量，还要讲求涂布纸类的专用纸才行。

关于各类喷墨记录方式所使用的油墨、专用纸类、具体制造如表6-48所示。

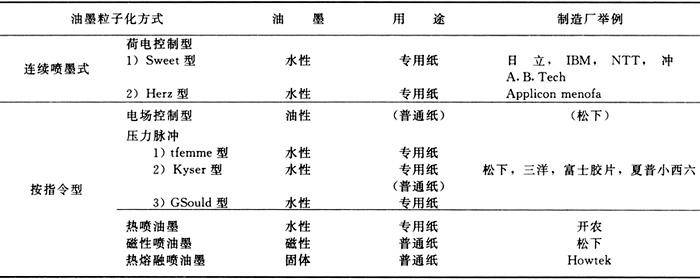

表6-48 按油墨粒子化方式分类的喷墨纸

5．水溶油墨的组成

(1)著色剂——一般为直接染料和酸性染料。

(2)溶剂——需具备易溶解染料，可以形成细小液滴的必要油墨特性，又能在记录纸上迅速将染料定型。

(3)其它添加剂——如防霉剂，氧吸收剂，表面活性剂等。

6．非涂布类静电喷墨打印用纸

此类纸近似于普通纸，为使之具有更高的吸收性能，浆内要添加颜料(滑石粉，碳酸钙，铝酸铝，钠，粉末二氧化硅)。由于颜料的不同，会使记录点的大小、颜色的再现性等也不同。为防止点的扩散和洇色，可用施胶压榨进行调节，有时也对纸进行表面处理。

7．涂布类静电喷墨打印用纸

在这类涂布纸中最常使用的颜料是粉末二氧化硅，另外也用轻质碳酸钙、硫酸钡、硅藻土、脲醛树脂粉末、聚苯乙烯粉末等。非结晶二氧化硅，由于比表面积大，染料的吸附性、吸墨性、色度和鲜明性都好。粘胶剂主要使用聚乙烯醇(PVA)，改性PVA等水溶性树脂。

日本喷墨记录纸的市场据估计为200～300t／月。

对于喷墨记录纸来说，严格要求提高画面质量，在满足可靠的特别用户需要上，尤其需要认真考虑。适合于打印机高速化和全色化的记录纸包括油墨在内，都有待于开发研制。

8．喷墨记录纸的应用

(1)电子计算机输出记录。

(2)传真接收记录。

(3)一般打印(文字程序用)。

(4)计测仪器打印。

(5)视屏(Video)打印及彩色打印刷器。

9．主要生产厂商

专用纸的主要制造商为十条制纸，本州制纸，三菱制纸。

【参考文献】：

(1) 纸パ技协誌5(12)15(1962)

(2) 纸パ技协誌11(4)34(1983)

(3) 化学と工业33．(2)123(1980)

(4) 原崎勇次コッテング方式P．7～9(慎书店昭和54年)

(5) 山户升画像电子学会志，Vol．4．no．4(1975)

(6) 桥本诚一日经1982(305)125′147

(7) 纸パ技协誌(98)，35(11)，1～6

(8) 纸パ技协誌1991年临时增刊

(9) USP3，387，993；3，442，654；3，634，253
