锥环联接

---

锥环联接，是通过成对装在轴与轮毂间的内、外锥环被锁紧而弹性变形后产生的摩擦力，来传递转矩或轴向力的。锥环材料常用60、70、65Mn、55Cr2及60Cr2钢等。这种联接方式的特点是，定心性好，装拆方便，不须在轴上开键槽，易于调整轮毂与轴的相对位置，密封性好，但要求配合表面有较高的精度。

锥环联接分无切口式和有切口式两种类型。前者的推荐尺寸见表4．5-27，后者已有标准(GB5867-86)，并称为胀紧联接套，见表4．5-28，其适用的轴径比前者大(可达1000mm)。

表4．5-71 锥环联接(无切口式)的推荐参致

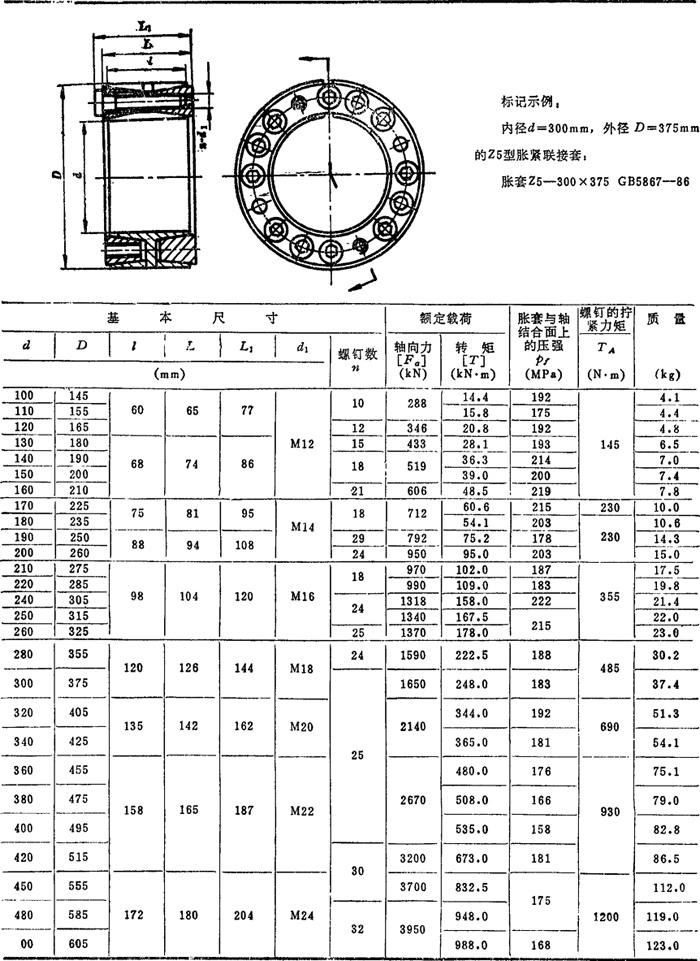

表4．5-29 Z5型胀紧联接套的基本尺寸和参数(摘自GB5867—86)

注：同表4．5-28。
