铝、铝合金涂漆板及带(JIS H 4001)

---

1．适用范围

这个标准适用于主要在建筑上使用的铝及铝合金烤漆板(以下称板)及带(以下称带)。

注：(1)这个标准中所说的烤漆板，不包含单面涂漆制品里面的涂漆(保护涂层)。

(2)质别O经固溶处理后，必须保证有质别T42的性能。

(3)质别O经固溶处理后再进行时效硬化的，必须保证有质别T62的性能。

(4)质别T42及T62，不在制造厂制造。

(5)质别T4的机械性能，为经一个月常温(约20℃)时效后的参考值。另外，在一个月常温时效以前进行抗拉试验时，如为固溶后再进行时效硬化处理的，能保证达到质别T6的性能，则质别T4也是合格的。

注：在规定的直径或最小对边距离及断面积范围以外的，其机械性能，按照订货者与制造厂的协商。

2．种类及记号

板和带的种类及记号，按下面2．1～2．3区分。

2．1 按原板区分

分为JIS H 4000(铝及铝合金的板及带)规定的1050，1100，1200，3003，3203，5005及5052，以及附属书上规定的3004及3005。

2．2 按颜色区分

颜色如表1分有10种。

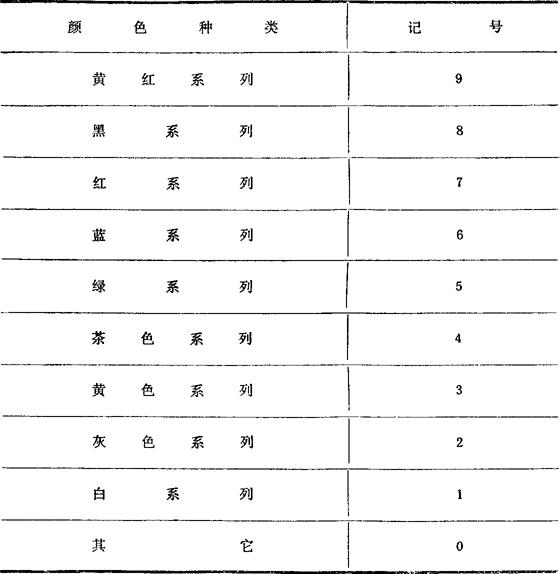

表1 按颜色区分

2．3 按光亮区分

光亮，按光泽度如表2区分。

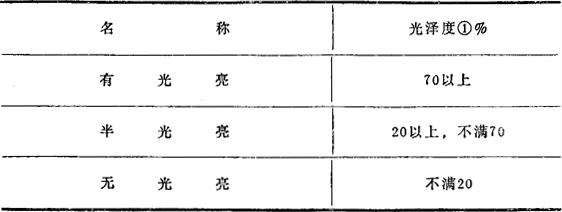

表2 按光亮区分

注 ❶ ：光泽度的试验方法，按照JIS K 5400的60°镜面光泽度。

3．弯曲试验

弯曲试验，按照JIS Z 2248(金属材料弯曲试验方法)，将需要试验的涂漆面，向外侧弯曲180°。

(1)试片

为和压延方向成平行或直角所采取的J1S Z 2204(金属材料弯曲试片)的3号试片。

(2)弯曲半径

按照表3的规定。

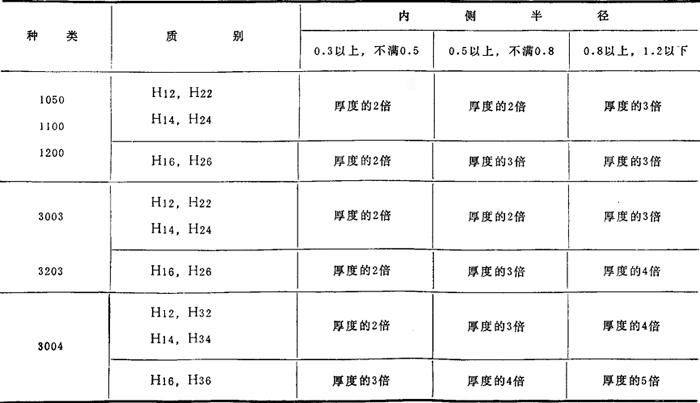

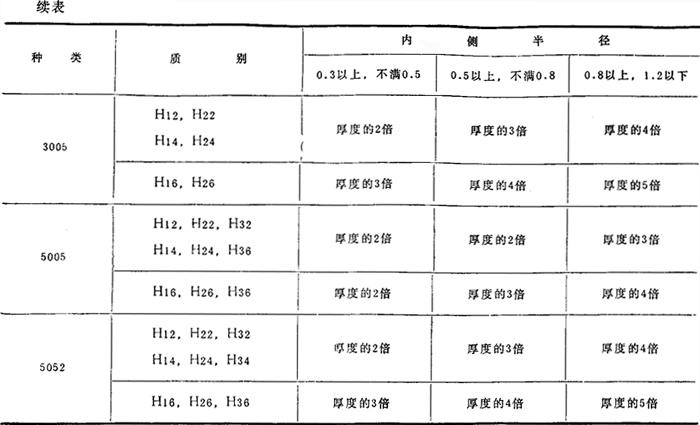

表3 弯曲半径

注：规定厚度尺寸以外的内侧半径，由订货者与制造厂协商。

(3)对试片弯曲的部分(指JIS Z 1522规定的宽12毫米的狭带)，进行有力的压合，再立即用力拉开，用眼睛检查所涂的漆是否剥落。

4．尺寸及公差

4．1 棒及线的标准尺寸，按照表4(1)的规定。

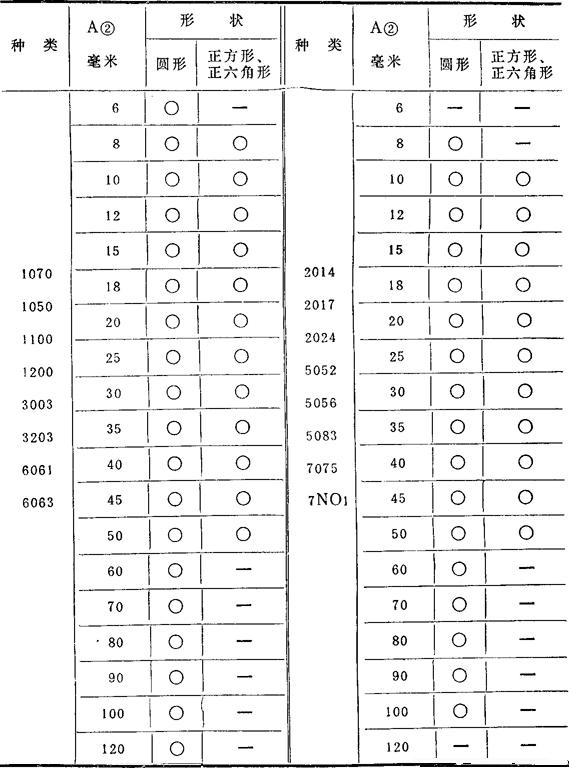

表4(1) 挤出棒(圆形、正方形、正六角形)的标准尺寸

注❷ ：圆形时A为直径，正方形、正六角形时A为对边距离。

附录

铝合金3004及3005的板及带

1．适用范围

这个附录，对铝合金3004及3005的板(以下称板)及带(以下称带)进行了规定。

2．质量

2．1 板及带，应加工良好，品质均匀，不可有妨碍使用的缺陷。

2．2 板及带的化学成分，按表1的规定。

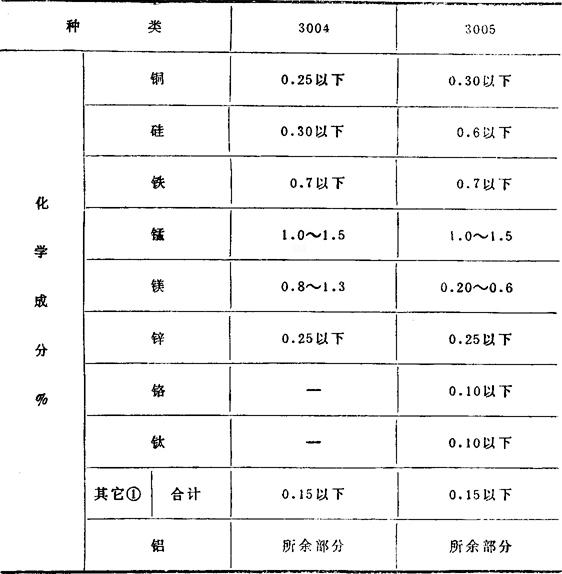

表1 化学成分

注❶ ：其它元素，只限分析在通常的分析过程中含有的。

2．3 板及带的机械性能，按表2的规定。

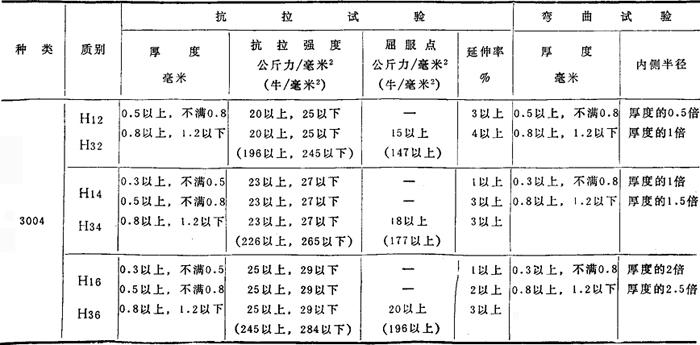

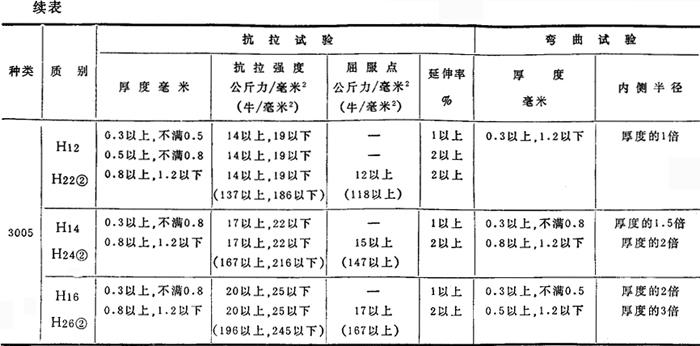

表2 机械的性能

注❷ ：对于质别H22，H24及H26，抗拉强度的上限及屈服点不适用。

注：在规定的厚度以外范围的机械性能，按订货者与制造厂的协商。
