铝、铝合金棒及线(JIS H 4040)

---

1．适用范围

这个标准适用于拉伸加工断面有圆形、长方形、正方形、正六角形、正八角形的铝及铝合金棒(以下称棒)及线(以下称线)。

2．种类

棒及线如表1示出那样，按照化学成分分为挤出棒16种，拉伸棒15种，拉伸线13种。另外按照尺寸公差分为2个等级。

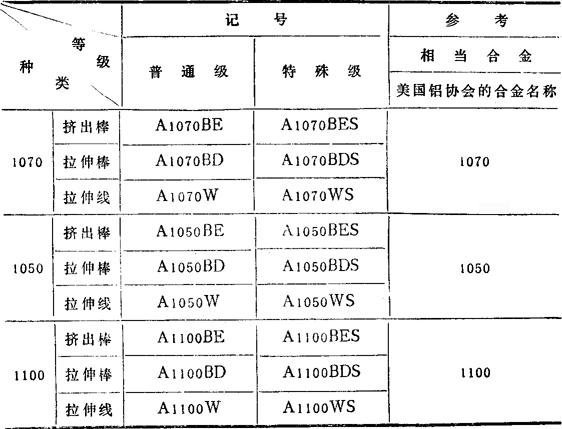

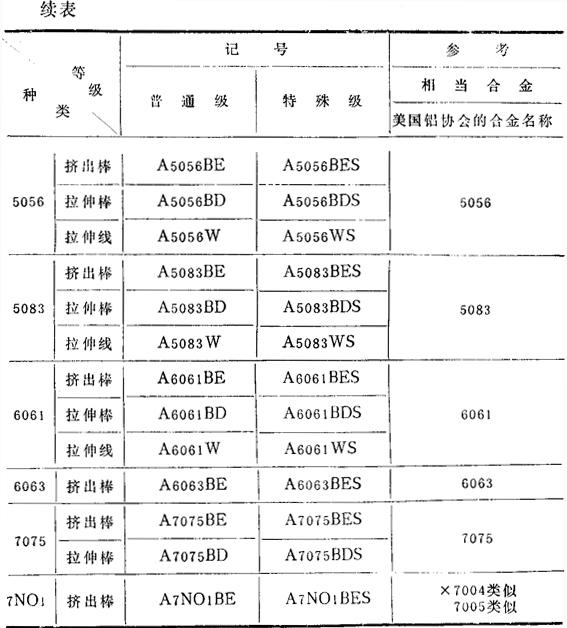

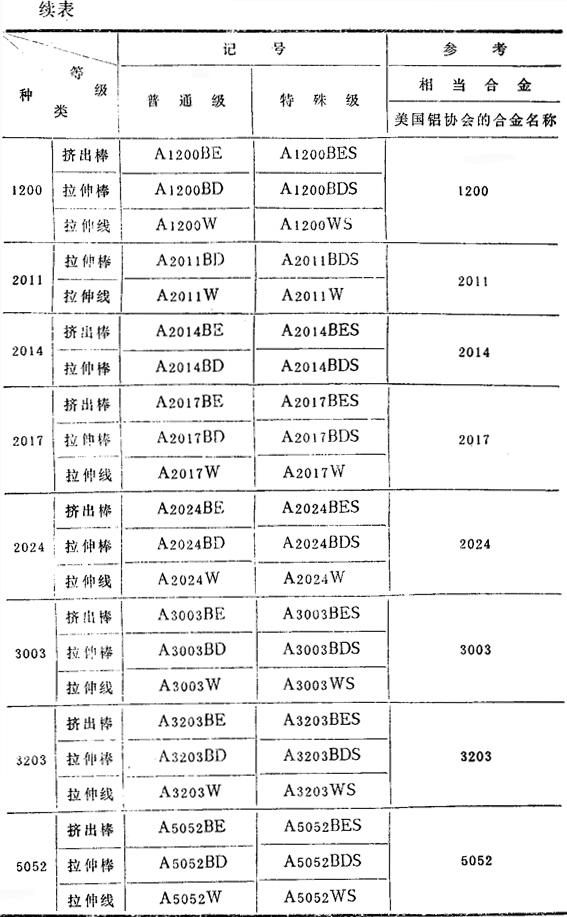

表1． 种类

注：表示质别的记号，写在上述记号之后。

3．质量

3．1 棒及线的机械性能(抗拉强度，屈服点，延伸率)，按照表3(1)的规定。但是，1070，1050，1100，1200，3003。3203，5052，5056及6063的屈服点，只限适用于订货者有特别要求的。

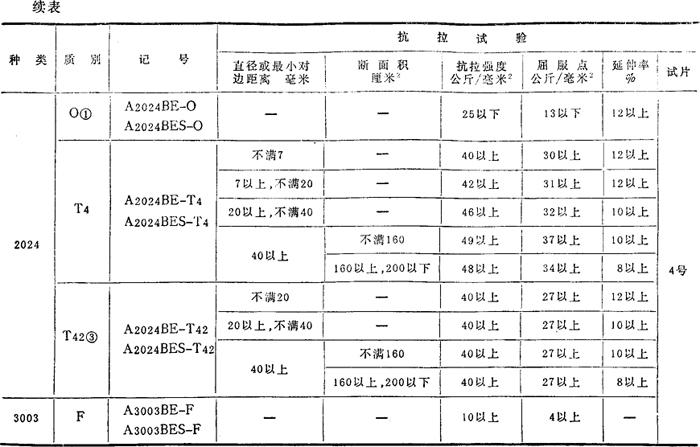

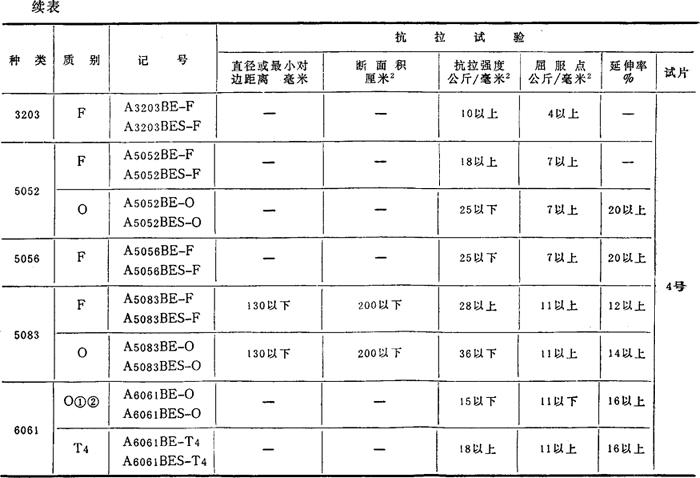

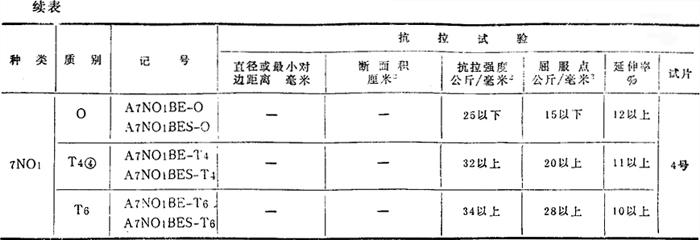

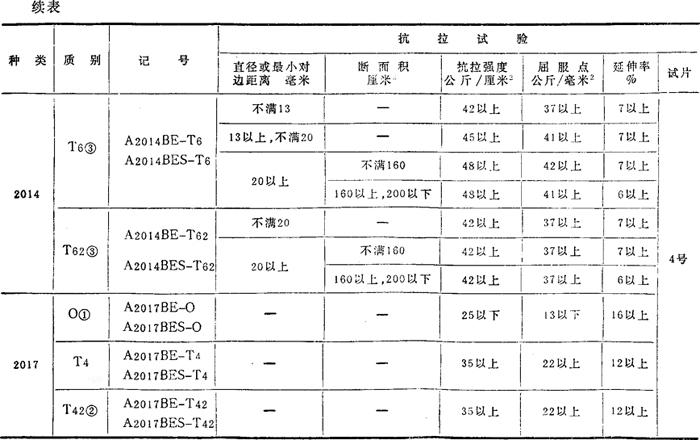

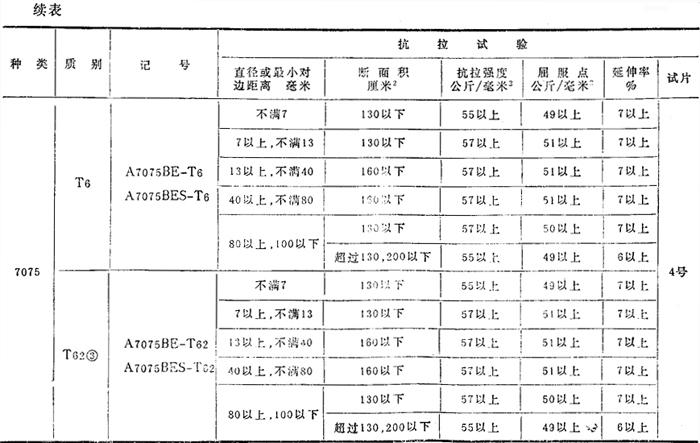

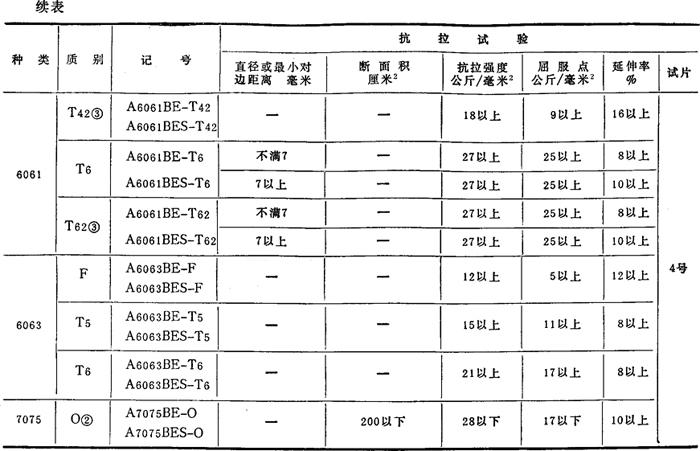

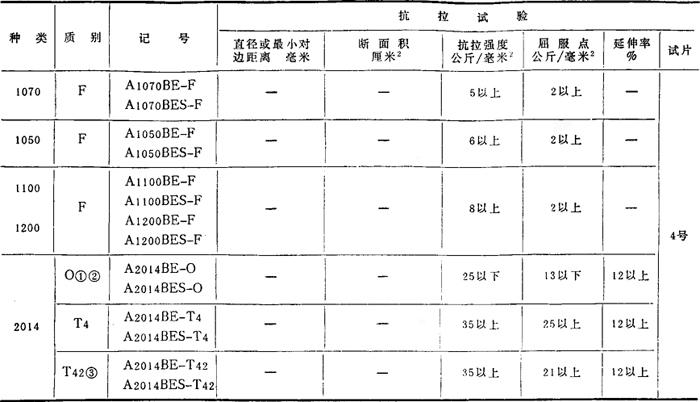

表3(1) 挤出棒的机械性能

注❶ ：质别O进行固溶处理时，必须保证有质别T42的性能。

❷ ：质别O在固溶后又进行时效硬化处理时，必须保证有质别T62的性能。

❸ ：质别T42和T62的性能，按制造厂与用户的协商。

❹ ：质别T4的机械性能，为一个月常温时效(约20℃)后的参考数值。另外，在一个月常温时效以前进行抗拉试验时，如为固溶以后再进行时效硬化处理的，能保证达到T6的性能，也就符合T4的性能。

注：规定壁厚及断面尺寸以外的机械性能，按订货者与制造厂的协商。

4．尺寸以及容许公差

4．1 棒材和线材的标准尺寸，见表4(1)和表4(2)。

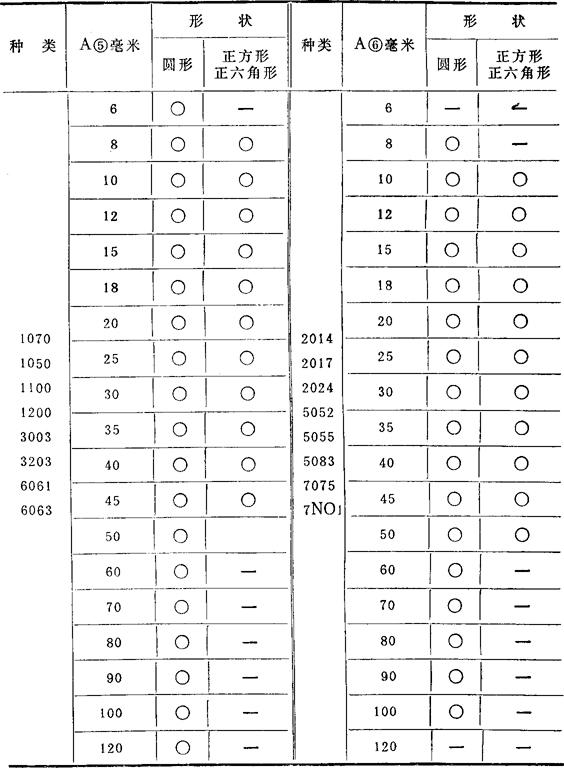

表4(1) 挤出棒(圆形、正方形、正六角形)的标准尺寸

注❺ ：圆形时，A为直径，正方形和正六角形时，A为对边的距离

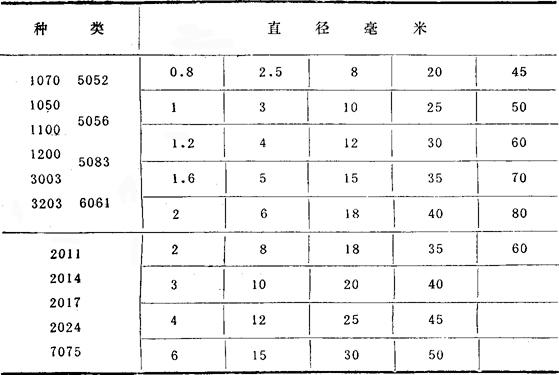

表4(2) 拉伸棒(圆形)及线(圆形)的标准尺寸

4．2 挤出棒的尺寸公差

4．2．1 挤出棒的直径、厚度、宽度及对边距离的容许公差，按照表5的规定。

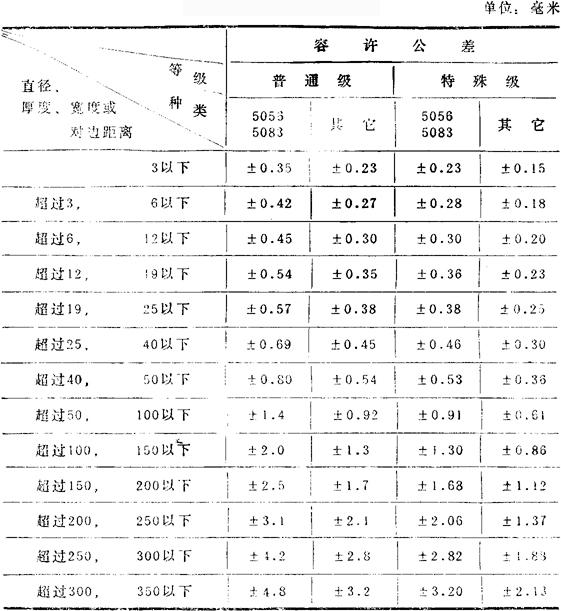

表5 挤出棒的直径、厚度、宽度及对边距离容许公差

注：1．容许公差只指(+)或(－)时为以上记数值的2倍。

2．规定直径、厚度、宽度或对边距离范围以外的，其容许公差，按照订货者与制造厂的协商。

4．2．2 挤出棒长度的容许公差，按照表6的规定。

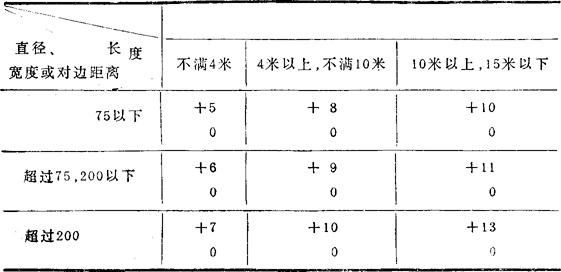

表6 挤出棒的长度容许公差 单位：毫米

注：在规定的长度范围以外的容许公差，按照订货者与制造厂的协商

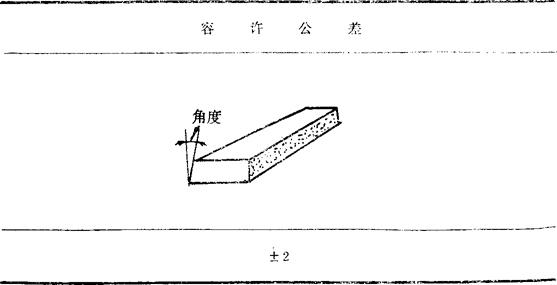

4．2．3 挤出棒特殊级的角度容许公差，按照表的规定。

表7 挤出棒(长方形、正方形、正六角形正八角形)特殊级的角度容许公差 单位：度

注：容许公差只指(+)或(－)的时为以上记数值的2倍。

4．2．4 挤出棒特殊级的翘曲容许公差，按照表8的规定。

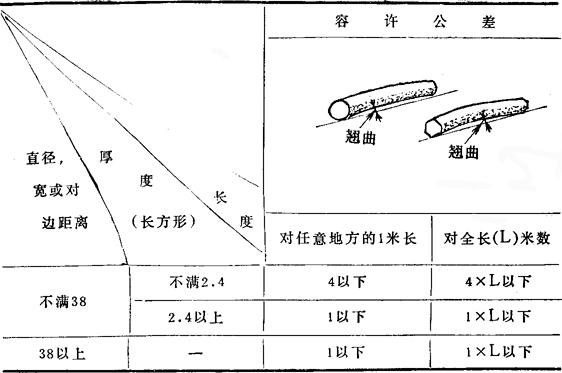

表8 挤出棒特殊级的翘曲容许公差❻ ❼  单位：毫米

注：
❻ ：在平面上由于自重造成的最小翘曲值。

❼ ：不适用于质别O。

4．2．5 挤出棒特殊级的平坦度容许公差，按照表9的规定。

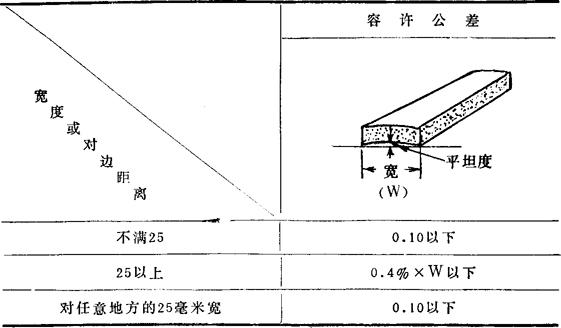

表9 挤出棒(长方形、正方形、正六角形、正八角形)特殊级的平坦度容许公差 单位：毫米

4．2．6 挤出棒特殊级的扭曲容许公差，按照表10的规定。但是，扭曲的容许公差只限订货者有特别要求的。

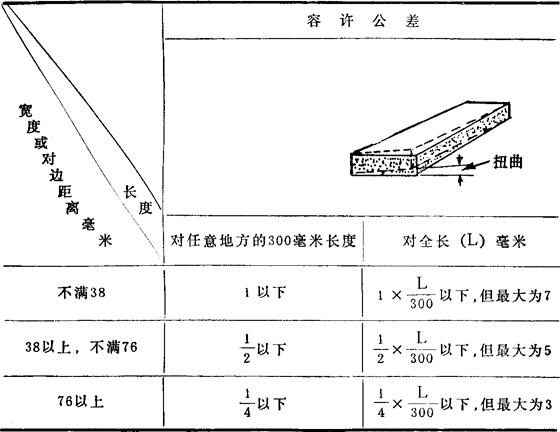

表10 挤出棒(长方形、正方形、正六角形、正八角形)特殊级的扭曲容许公差❼  单位：度

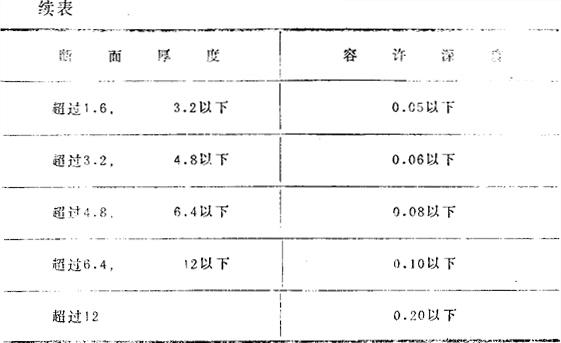

4．2．7 挤出棒特殊级表面光洁度的容许公差，按照表11的规定。但是表面粗糙度的容许深度，只限订货者有特别要求的。

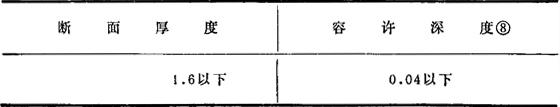

表11 挤出棒(长方形、正方形、正六角形、正八角形)特殊级表面粗糙度的容许深度 单位：毫米

注❽ ：包括挤出模痕迹、处理痕迹和研磨痕迹。
