钢制及铝合金制框架(JIS A4706)

---

1．适用范围

这个标准，规定了用于建筑外壁开口部位的构件⁽¹⁾的钢制及铝合金制的双拉和单拉窗框(以下称窗框)。

2．种类及记号

窗框的种类及记号，按下面(1)～(6)项规定。

(1)按材料及开闭方法区分如表1。

表1

注：主要适用于钢筋混凝土及钢架墙壁的窗框。

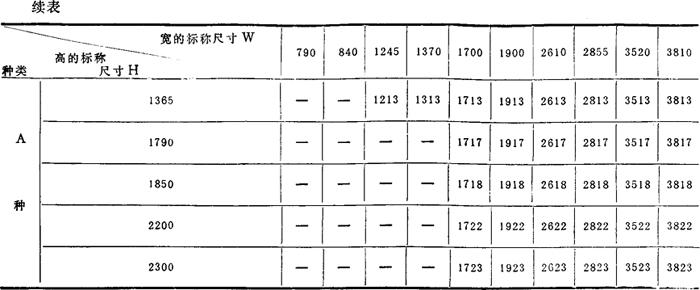

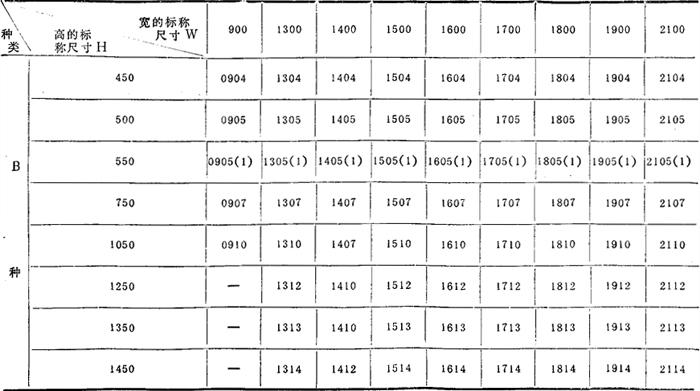

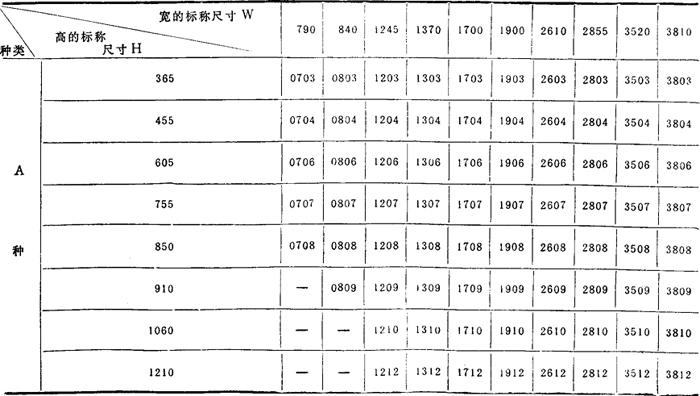

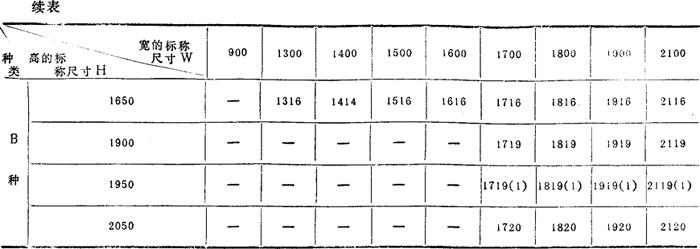

表5(3) W方向 g=0～20毫米，H方向 g=0～20毫米 单位：毫米

注：主要适用于木造墙壁的窗框

阳台窗、外加窗，以及其它凸出于墙壁的窗框，把a的数值用一览表等适当方法表示出来。

5． 质量

5．1 强度

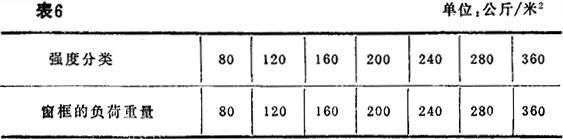

窗框的强度，每个分类用表6所示的荷重试验，必须符合8．1的规定。

表6

5．2 气密封性

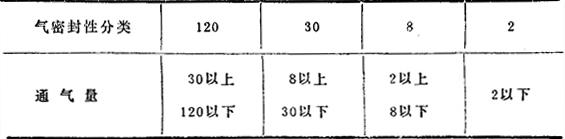

窗框的气密封性，每个分类必须符合表7所示的通气量。

表7

5．3 水密封性

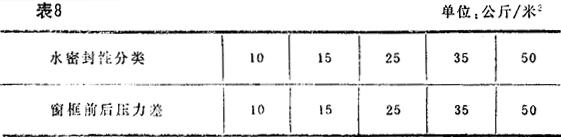

窗框的水密封性，每个分类对表8所示的平均压力(窗框前后的压力差)，不可有不是偶发的框外溢水及飞溅水沫，并且不可有室内侧窗框面的显著漏水。

表8

5．4 机能

拉窗的开闭，用5公斤以下的力必须能够圆滑地进行。

6． 加工及工作

6．1 铝合金制窗框

(1)挤出型材及板等，不可使用有显著变形的。

(2)窗框的标准工作按照(a)～(b)。

(a)框与拉窗部件的接合坚固，看到的焊接部分要进行平滑的加工。

对框的接合，除进行全面焊接以外，还必须用不会腐蚀的充填剂，对接合部分进行水密封处理。

(b)对框及拉窗的增强材料等，使用铝合金以外的材料时，要使用经过防接触腐蚀处理的材料。

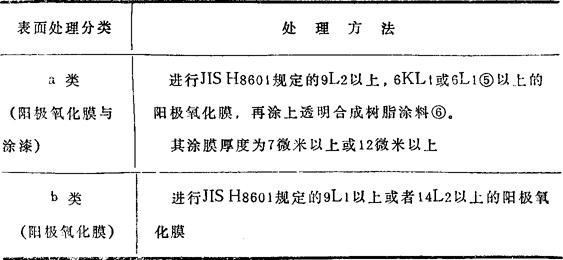

(c)框及拉窗的表面处理，按照表9所示的a类及b类。适用b类时，对担心产生接触腐蚀的铝合金异种材料部分，应加以保护涂漆。

表9

注❺ ：使用的涂料为高温加热型。

注❻ ：涂电沉积等用的高温加热型涂料时候，不进行阳极氧化膜的水密封孔处理也行。

(3)透明合成树脂涂料的涂膜品质，应符合下面规定。

(a)外观

按附录规定的3．进行外观检查，不可有使用上的缺陷。

(b)涂膜厚度

按附录规定的4．进行涂膜厚度试验，必须符合表4规定。

(c)涂膜的品质

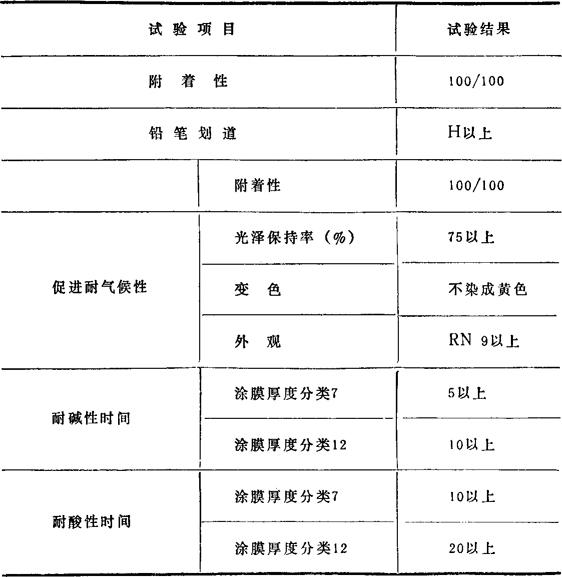

按附录规定的5．附著性，6．铅笔划道试验，7．促进耐气候性试验，8．碱接触试验及9．酸接触试验，必须符合表10的规定。

表10
