重载型液压缸

---

重载型液压缸引进了德国力士乐公司CD250／CG250和CD350／CG350高压系列液压缸的设计和生产技术。该系列产品的额定压力分别为25MPa和35MPa，缸径从40～320mm有十六种缸径规格，最大行程可达10米。结构为双作用单活塞杆的差动式液压缸和双作用双活塞杆的等速式液压缸两种结构型式，根据不同的工作要求对压力、缸径、单(双)活塞杆、速度比、密封件材质、缓冲装置和安装方式等组成384个品种。行程可达10米。

重载型液压缸广泛应用于工程、建筑、锻压、机床、农业等机械、矿山、冶金、石化、船舶、水利和国防工程等的液压系统。

(1)型号说明

CD* * * * * * 10 * * * * * *

❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾ ❿ ⑾⑿⒀⒁

❶ CD：双作用单活塞杆式差动液压缸

CG：双作用双活塞杆式等速液压缸

❷ 额定压力

250——25MPa

350——35MPa

❸ 安装方式：见表23．4－32

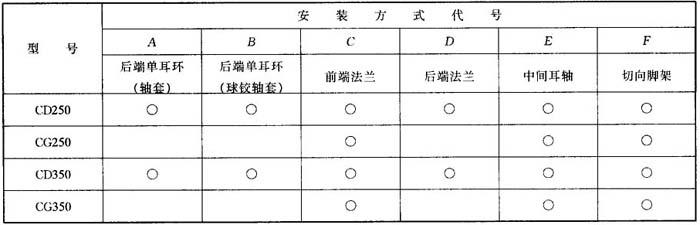

表23．4－32 重载型液压缸安装方式

❹ 缸径(mm)

❺ 杆径(mm)

❻ 行程(mm)

❼ 缸筒与前、后端盖连接方式

A——缸筒两端法兰连接

B——前端盖法兰连接、后端盖焊接连接(用于缸径≤100)

❽ 10系列

10～19系列其外形安装尺寸相同

❾ 进、出油口螺纹

01——英制管螺纹(BSP)

02——公制螺纹

❿ 活塞杆材质

C——CK45(德国材料牌号)镀硬铬

H——CK53(德国材料牌号)淬火并镀硬铬(用于杆径≤100)

L——X22CrNi17(德国材料牌号)镀硬铬

⑾活塞杆端部螺纹

G——选用GA、GAK型球铰耳环或SA型衬套耳环

A——选用GAS型球铰耳环

⑿缓冲

U——端部无缓冲

D——两端部有缓冲

⒀工作介质

M——矿物油

X——磷酸脂

⒁活塞及活塞杆密封型式

T——用于低摩擦工作的滑动环

A——V形密封圈

(2)性能参数

表23．4－33。

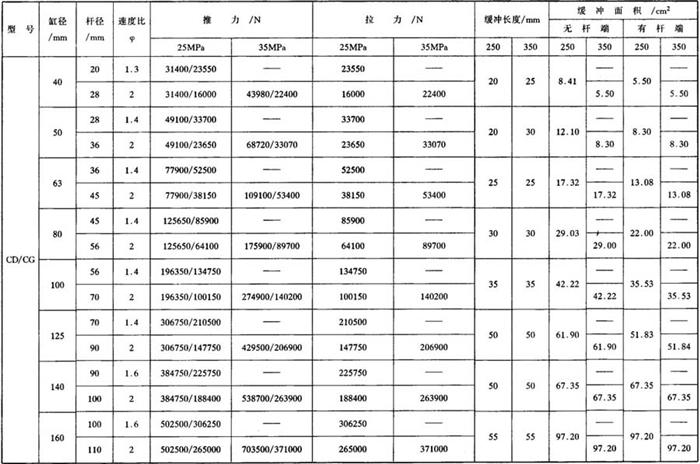

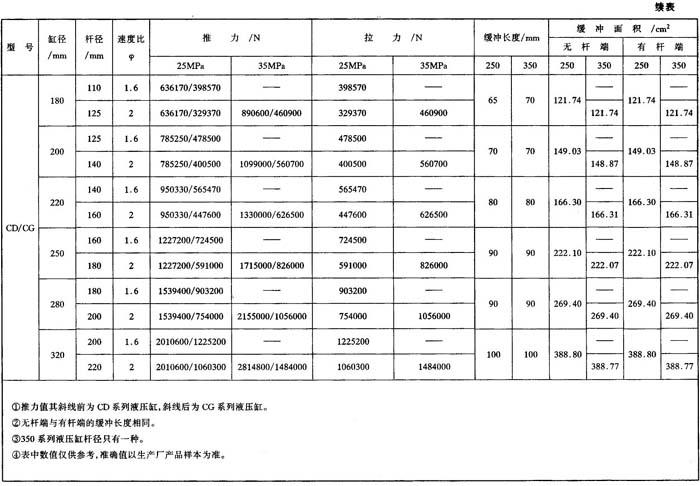

表23．4－33 CD／CG型重载型液压缸性能参数

(3)外形安装尺寸及生产厂

CD／CG型重载型液压缸生产厂为广东韶关液压元件厂，外形安装尺寸可参阅产品样本。
