通过圆筒壁的定态热传导速率计算

---

1．单层圆筒壁

式中 Q——传递热量(kJ)

L——圆筒长度(m)

r₁、r₂——内径及外径(m)

t₁、t₂——内外表面温度(℃)

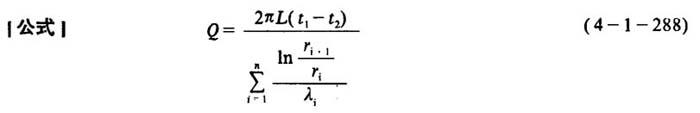

2．多层圆筒壁

式中符号含义及单位均同上

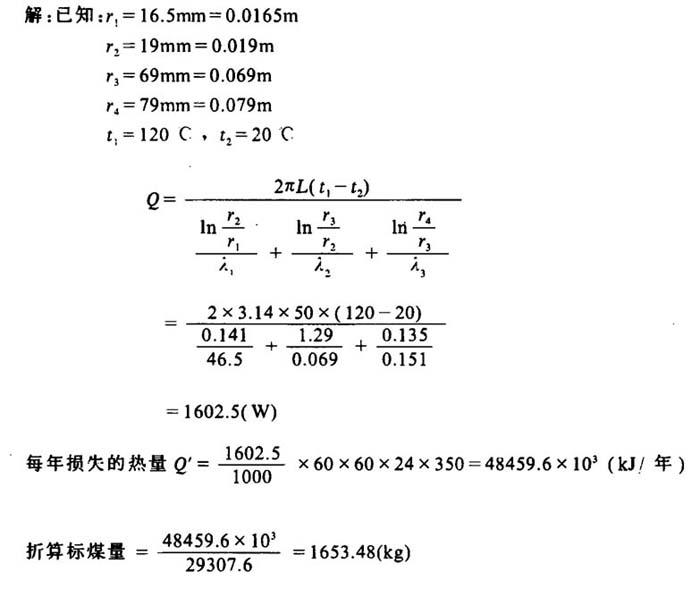

］例］有一直径为Φ38×2．5mm的蒸汽管，共50m长，导热系数λ1=46．5W／(m·℃)，为了减少热损失，在管外包上两层绝缘层，第一层是50mm厚的蛭石，导热系数λ2=0．0697W／(m·℃)，第二层是10mm厚的石棉泥，λ₃=0．51W／(m·℃)，若管内壁温度为120℃，石棉泥外表温度为20℃，求该蒸汽管损失的热量?如果标煤的发热值为29307．6kJ／kg，求每年损失的热量折标煤多少吨?
