轻革打光机

---

(一)用途：

整理工段打光用。

(二)GJ5A1－10型主要技术规格

打光辊

尺寸(直径×长度) Φ60×100毫米

有效行程 500毫米

工作行程 532毫米

平均运动速度 60米／分

主轴转速 120转／分

操作人数 1名

电动机功率 3千瓦

外形尺寸(长×宽×高) 2700×700×1250毫米

重量 1250公斤

(三)操作与注意事项

1．检查机器上和四周有无障碍物，防护装置应完好。

2．检查各处油眼应畅通，并进行加油。

3．机器工作台工作面应完全平整。

4．打光辊应平滑地下落到工作台平面上，接头处没有撞击声。

5．工作台皮带应拉紧，厚度均匀。皮带的侧面应裁割光滑，以免打光时在革上产生条痕。

6．机器运转正常后，趁打光辊回程空转时，将革放在工作台上进行打光，检查打出的革是否符合要求；如不符合要求，根据情况进行调整。

7．打光时，操作者必须离机器中线远一点；打光辊回程空转时移动坯革。

8．工作完毕，关好开关，做好机器的清洁工作。

(四)维护与保养

1．经常对各运转部分的螺栓、螺母及零部件进行检查，如发现有磨损或损坏时，拆下修理或更换。

2．在运转中如发现运转不正常或机件发热等情况，停机检修。

3．机器长期停用时应加润滑剂，润滑后应作短时间空转运行，使润滑剂均匀。

4．机器各部应保持清洁。

(五)机器主要故障

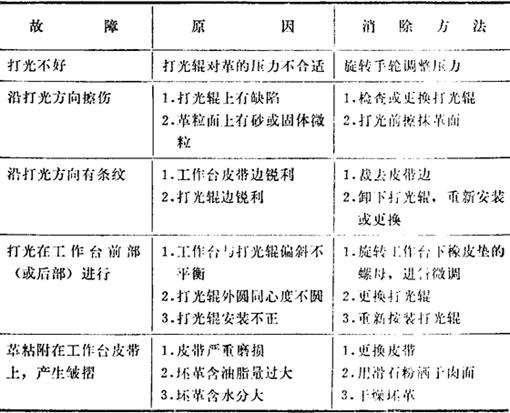

表7－22 机器主要故障
