软胶辊的磨削计算

---

【说明】 软胶辊的硬度低，弹性大，在磨削软胶辊时，砂轮的横进给对压辊的径向压力有一部分被胶辊的弹性抵消。

1．砂轮对压辊的压力被胶层的抵消的程度计算

【公式】

1－铁皮 2－木轮 3－铁钉 4、5－螺栓孔

(1)把铁皮剪成如下宽度

【公式】

b1=b+10 (1－15－417)

式中 b₁——铁皮宽度(mm)

b——木轮宽度(mm)

(2)将铁皮剪成长度等于木轮圆周长的矩形

【公式】

L=πD (1－15－418)

式中 L——铁皮长度(mm)

D——木轮直径(mm)

(3)再将铁皮铺在放平的木板上，用磨成三角形的钢冲(见图1－15－53a)在铁皮上冲出对角线长4～5mm的孔，孔的排列应交叉成菱形，孔的间距为10mm。冲孔完毕后，铁皮的背面即制成了众多的刺刃，刃的高度为3～5mm(见图1－15－53b)。铁皮的刺刃向外，用铁钉及木螺丝将铁皮紧固在木轮的外圆表面上，再将铁皮比木轮宽出的2×5mm，分别用锤贴平砸在木轮的两个端面上即成。

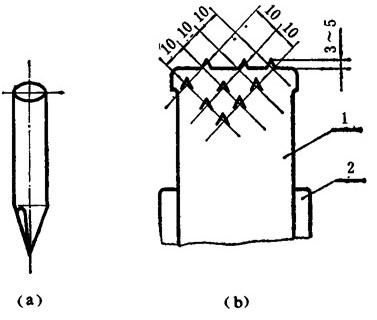

图1－15－53 铁皮木轮的制作

(a)钢冲 (b)刺刃结构 1－铁皮 2－盘

5．干磨削时的砂轮转速与胶辊转速的关系计算

【说明】 干磨削只适用于软胶辊和纸粕辊的磨削。在干磨削过程中，砂轮的转速较胶辊的转速高得多，一般情况下，前者比后者大80～100倍。

【公式】

式中 V₁——胶辊或纸粕辊的转速

V₂——砂轮的转速
