车辆用液压缸

---

DG型车辆用液压缸为双作用单活塞杆式液压缸。主要用于车辆、工程机械、起重运输机械、矿山机械及其它机械的液压系统。

(1)型号说明

❶ 双作用单活塞杆液压缸

❷ 活塞杆

J——重型

❸ 设计序号

B——第二次更新设计

❹ 缸径 (mm)

❺ 压力级代号

C——8～16MPa

E——16MPa

❻ 安装方式

E₁——单耳环

❼ 活塞杆连接方式

L——螺纹

E——耳环

注：设计序号仅武汉液压油缸厂和抚顺液压件厂有此项标记，其他厂无此顶标记。

(2)性能参数(见表23．4－10)

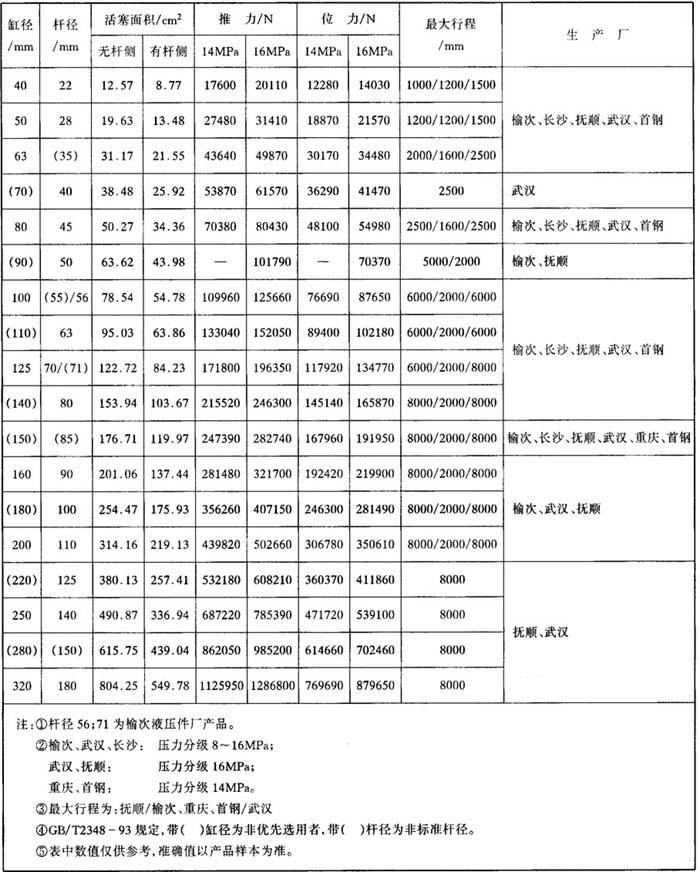

表23．4－10 DG型车辆用液压缸性能参数

(3)外形安装连接尺寸

DG－J*C－E₁*型液压缸外形安装连接尺寸表(表23．4－11)。

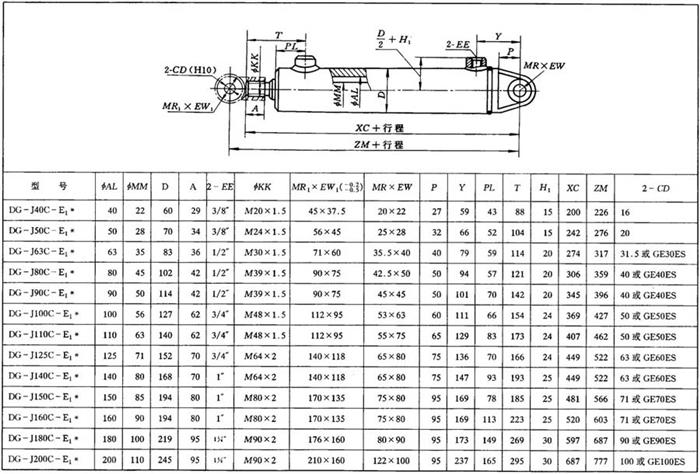

表23．4－11 DG－J*C－E₁*型液压缸外形安装连接尺寸表 单位：mm

DG－JB*E－E₁L型液压缸外形安装连接尺寸表(表23．4－12)。

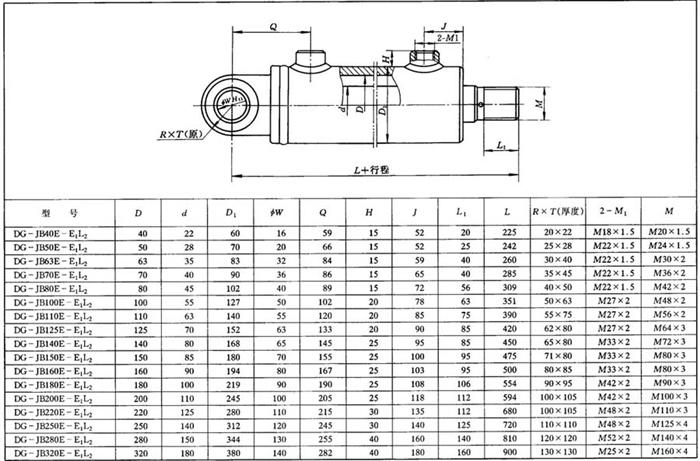

表23．4－12 DG－JB*E－E₁L型液压缸外形安装连接尺寸表 单位：mm

(4)生产厂

DG－J*C－E₁*型液压缸的生产厂有榆次液压件厂、长沙液压件厂、武汉液压油缸厂、重庆液压件厂、首钢液压中心。

DG－JB*E－E₁L型液压缸的生产厂有武汉液压油缸厂、抚顺液压件厂。
