表面粗糙度符号、代号及其注法(摘自国标GB／T131－93)

---

图样上标注的表面粗糙度符号、代号是指该表面完工后的要求，如仅需要加工(是否采用去除材料的方法)而无其它要求时，允许只注表面粗糙度符号。

图样上表示零件表面粗糙度的符号见表1．7－33。

表1．7－33 表面粗糙度符号

a₁、a₂——粗糙度高度参数代号及其数值(单位为微米)；

b——加工要求、镀覆、涂覆、表面处理或其它说明等；

c——取样长度(单位为毫米)或波纹度(单位为微米)；

d——加工纹理方向符号；

e——加工余量(单位为毫米)；

f——粗糙度间距参数值(单位为毫米)或轮廓支承长度率。

若需要标注表面粗糙度的附加评定参数值S。S_m、t_p时，应注在符号长边的横线下面，数值写在相应代号的后面。图1．7－3a是轮廓微观不平度的平均间距S_m上限值的标注示例。图1．7－3b是轮廓支承长度率t_p的标注示例，表示水平截距C在轮廓最大高度R_y的50%位置上，支承长度率为70%，给出的t_p为下限值。图1．7－3c为S_m最大值的标注示例，图1．7－3d为t_p最小值的标注示例。

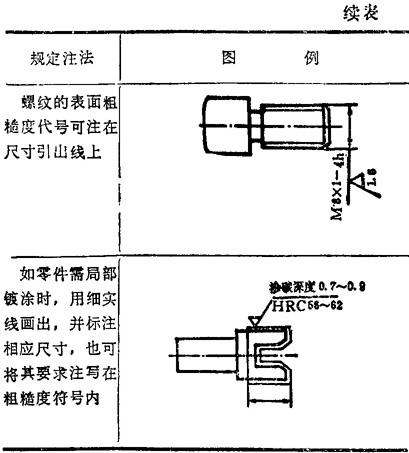

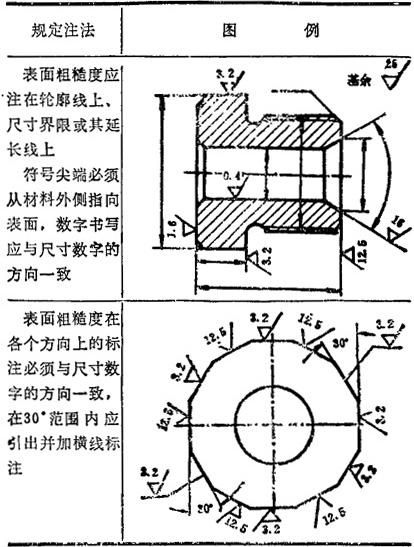

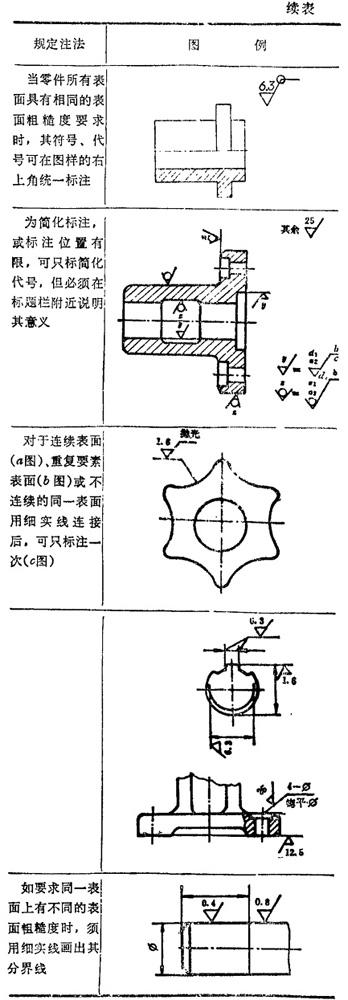

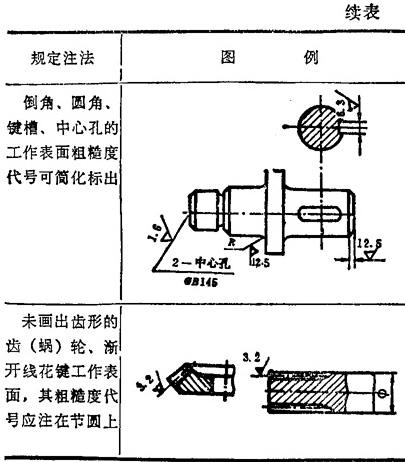

表面粗糙度在图样上标注方法与图例见表1．7－36。

表1．7－36 表面粗糙度在图样上的标注

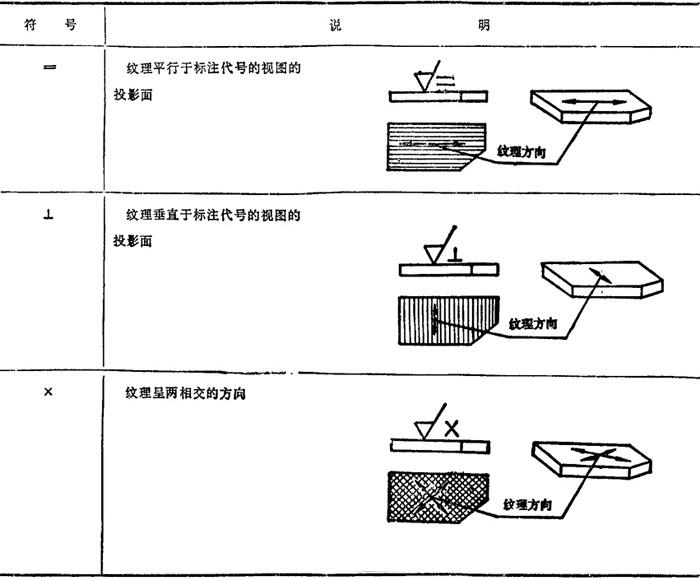

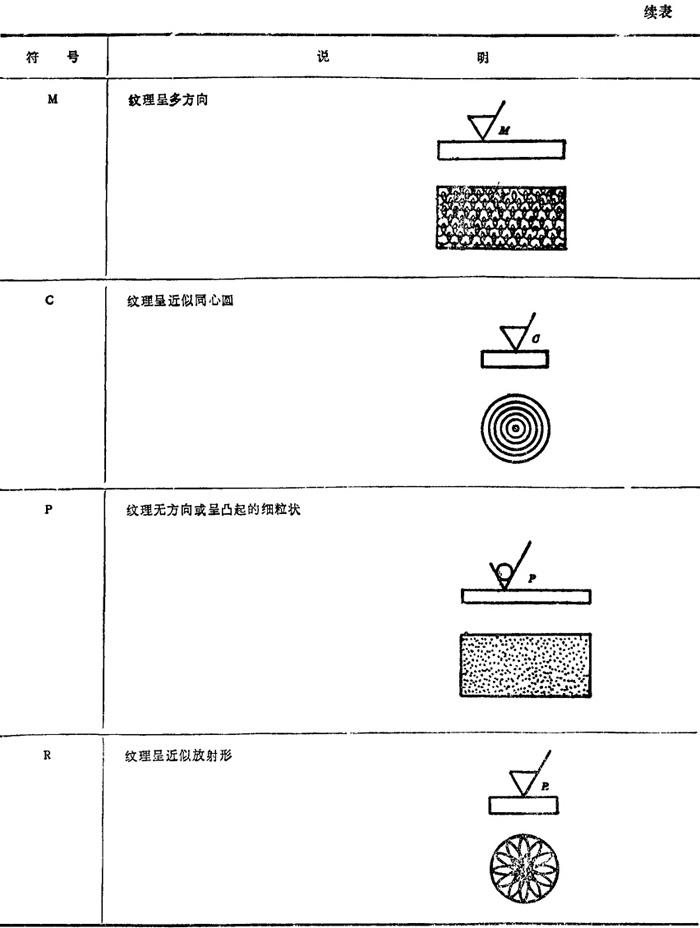

如需要控制表面加工纹理方向时，可在符号的右边加注加工纹理方向符号，常见的加工纹理方向符号见表1．7－37。

表1．7－37 加工纹理方向符号
