螺纹收尾、肩距、退刀槽、倒角

---

螺纹的收尾、肩距、退刀槽、倒角见表4．1-33。

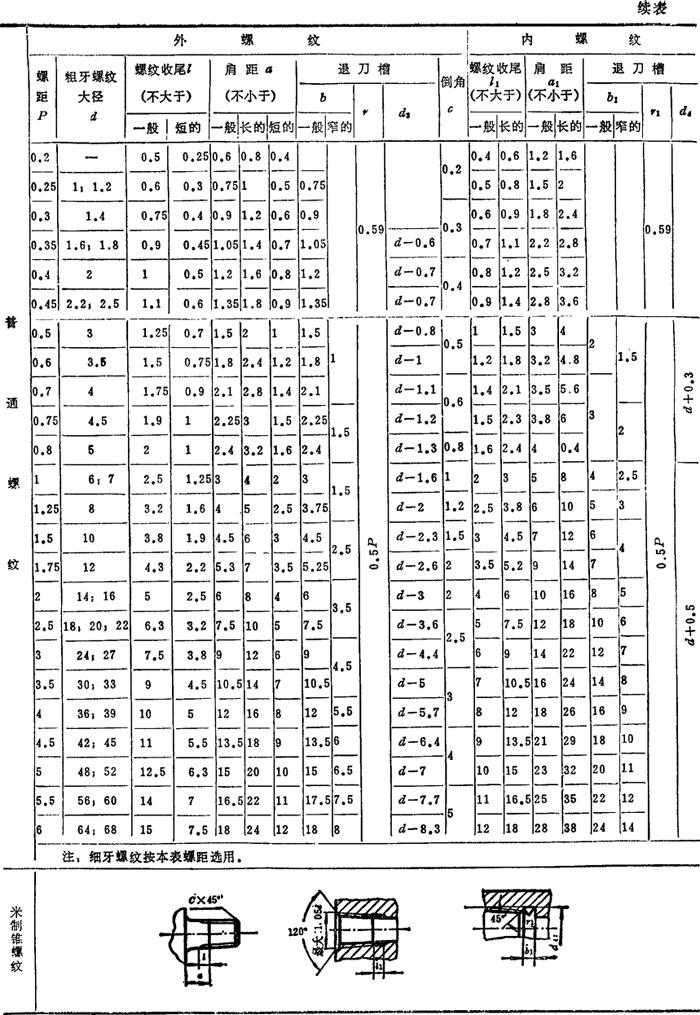

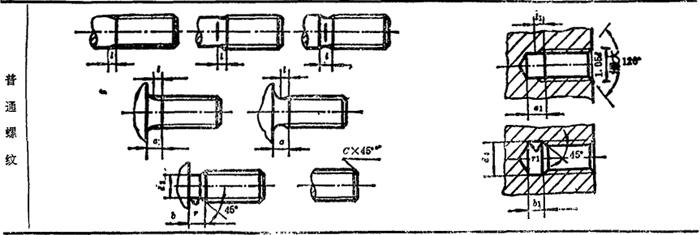

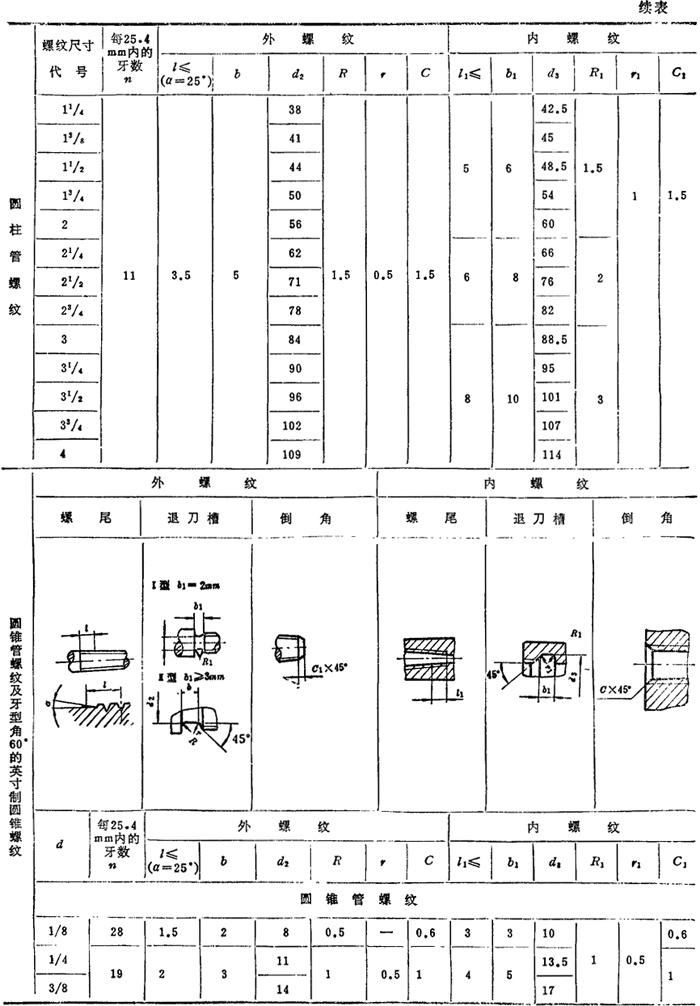

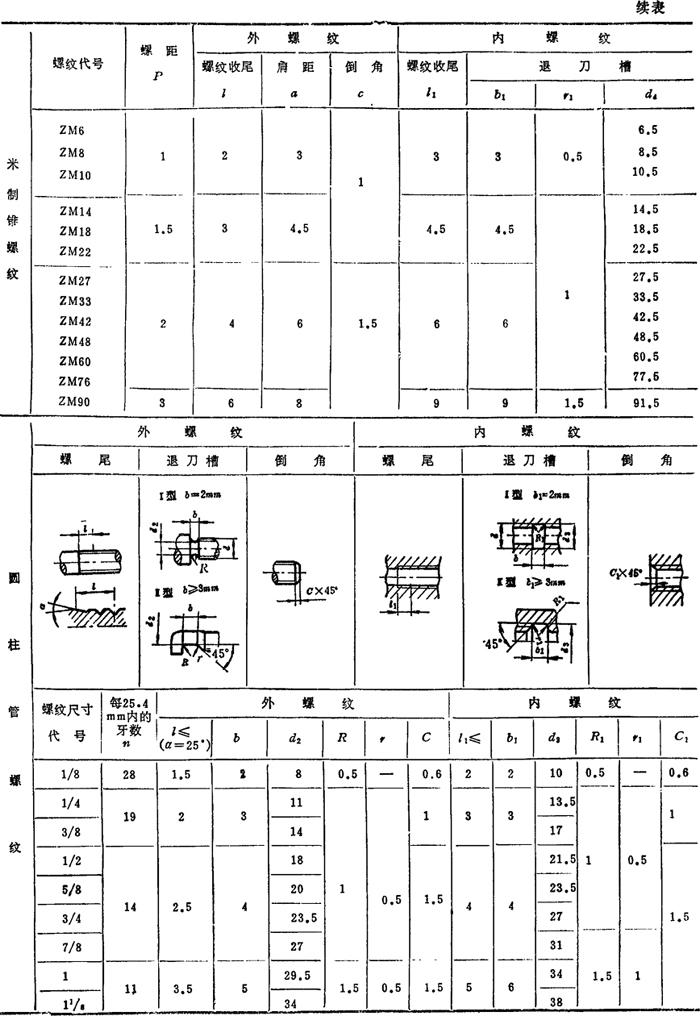

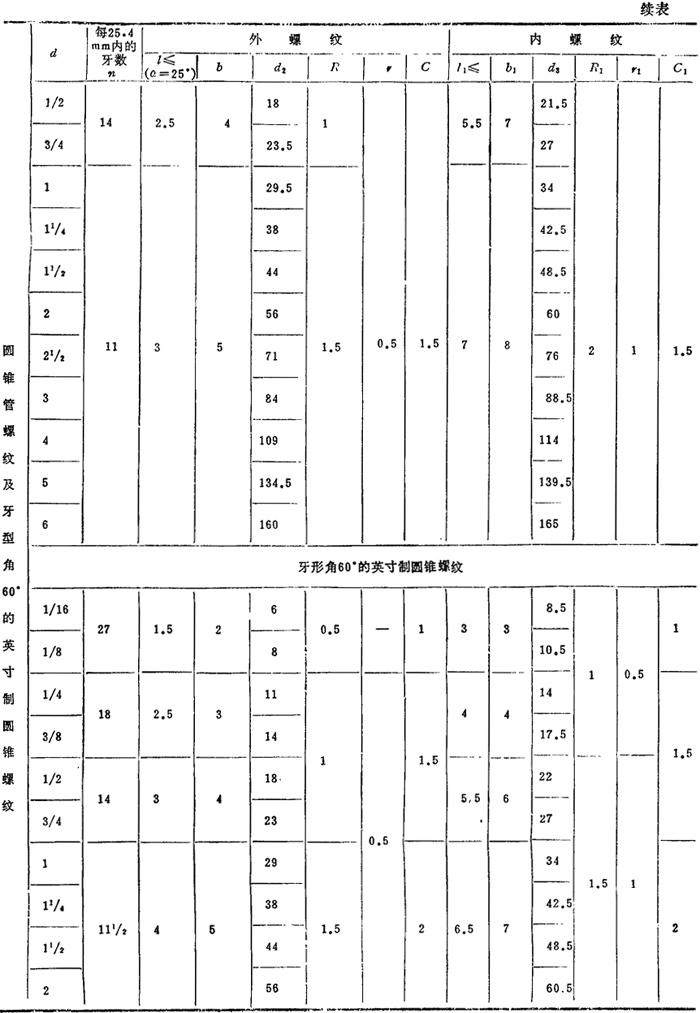

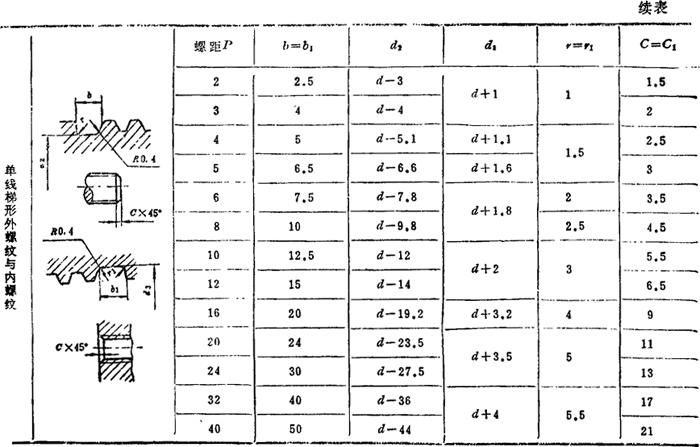

表4．1-33 螺纹收尾、肩距、退刀槽、倒角(摘自GB3—79) mm

注：
❶  外螺纹倒角和退刀槽过渡角一般按45°，也可按60°或30°。当螺纹按60°或30°倒角时，倒角深度约等于螺纹深度。内螺纹倒角一般是120°锥角，也可以是90°锥角。

❷  肩距a(a₁)是螺纹收尾l(l₁)加螺纹空白的总长。设计时应优先考虑一般肩距尺寸，短的肩距只在结构需要时采用。

❸  窄的退刀槽只在结构需要时采用。

❹  对锥螺纹，d为基面上螺纹大径(对内螺纹即螺孔端面的螺纹大径)。
