螺旋挤浆机的计算

---

(一)生产能力的计算

已知条件：

每球装绝干蔗渣(t)：1．00

蒸煮粗浆得率(%)：60

每天蒸煮球数(个)：9

原浆浓度A(%)：14．1

原黑液相对密度(20C)：1．052

波美度(20C)(°Bé)：7．0

固形物含量(%)：13．29

第一台螺旋挤浆机进浆浓度X(%)：8．26

出浆浓度D(%)：33．0

黑液中固形物(%)：8．75

第二台螺旋挤浆机进浆浓度B(%)：12

出浆浓度C(%)：30

稀黑液含固形物(%)：3．2

第三台螺旋挤浆机进浆浓度Y(%)：12

出浆浓度E(%)：33

稀黑液含固形物：1．02

挤出黑液相对密度(20℃)：1．037

波美度(20C)：(°Bé)：5．0

含固形物(%)：8．75

解：
❶ 物料平衡计算

每天绝干粗浆产量：

第三台挤出稀黑液：

7．33－2．03=5．30(t／t绝干粗浆)

第三台进浆稀释洗涤用热水L

L=7．33－2．33=5．00(t／t绝干粗浆)

每天耗用清水量：

5．0×5．4=27(t／d)

第一台进浆黑液中总固形物：

11．00×8．75%=0．977(t／t绝干粗浆)

第一台出浆带走黑液总固形物：

2．03×8．75%=0．181(t／t绝干粗浆)

第一台挤出浓黑液总固形物G

G=9．07×8．75%=0．79(t／t绝干粗浆)

原黑液中总固形物G₀

G₀=6．10×13．29%=0．811(t／t绝干粗浆)

第一台回用稀黑液与第二台挤出稀黑液量相等，即：

0．971－0．811=0．160(t／t绝干粗浆)

回用稀黑液含固形物：

0．160××100%=3．2%

第二台进浆黑液中总固形物：

7．33×3．2%=0．235(t／t绝干粗浆)

第二台出浆带走黑液中总固形物：

2．33×3．2%=0．075(t／t绝干粗浆)

第二台回用稀黑液与第三台挤出黑液量相等，即：

0．235－0．181=0．054(t／t绝干粗浆)

第二台回用稀黑液含固形物：

0．054××100%=1．02%

第三台进浆黑液中总固形物：

7．33×1．09%=0．075(t／t绝干粗浆)

第三台出浆带走黑液总固形物V₂

V₂=2．03×1．02%=0．021(t／t绝干粗浆)

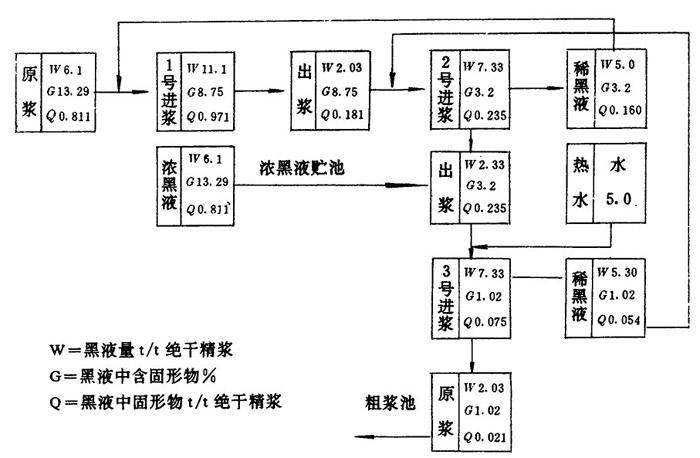

❷ 物料平衡表

见表1－6－1。

❸ 黑液利用度(洗涤效率)η：

η=×100%=×100%=97．4%

❹ 稀释因子D

表1－6－1 物料平衡表

D=L－(V₁－V₂)

=5．0－(2．03－0．021)

=2．991(t／t绝干粗浆)
