蒸煮液的浸透

---

蒸煮液中的SO₂和亚硫酸氢盐以不同的速度浸透到木材中去。但SO₂的浸透速度比亚硫酸氢盐快得多。

当浸透干木片时，在纤维的水分达到饱和点(～30%的水分)之前，只有水浸透到木片中去，而溶解在水中的物质停留在木片的表面。在纤维的水分达到饱和点后，因毛细管作用使水与其溶解物质一起浸透到木材中去。

在20℃时，亚硫酸氢盐浸透由水饱和的木片要比干木片快(表6－3－9)。

表6－3－920℃时蒸煮液浸透干木片和湿木片的情况

木片中的空气是阻碍浸透的主要因素，可以用抽真空、汽蒸、液相变压(Vilamo法)、气相变压(Va-purge)，或者用气态SO₂或NH₃处理木片的方法来排除木片中的空气，以达到改善浸透的目的(表6－3－11～6－3－12)。

表6－3－10 各种木材的浸透系数

在亚硫酸氢盐蒸煮中，由于蒸煮液的pH值较高，可避免木素缩合，因而可以在较高温度下进行渗透。

提高浸透压力有利于改善浸透，从而降低浆中粗纤维含量(图6－3－10)。

1－抽真空加压10公斤／厘米² 2－汽蒸未加压 3－汽蒸加压6公斤／厘米² 4－汽蒸加压10公斤／厘米²

提高蒸煮酸中过剩游离酸的浓度能改善酸液对木片的浸透(表6－3－14、6－3－15)。

表6－3－14 蒸煮酸中游离酸的含量对浸透木片的影响

的关系。

试验条件：80℃，木素含量6%

酸液沿木片长度(顺纤维方向)的浸透速度要较厚度方向快14～15倍，因而减少木片尺寸是改善浸透的一个有效途径。酸液浸透到木片中所需的最少时间与木片长度的关系如表6－3－16所示

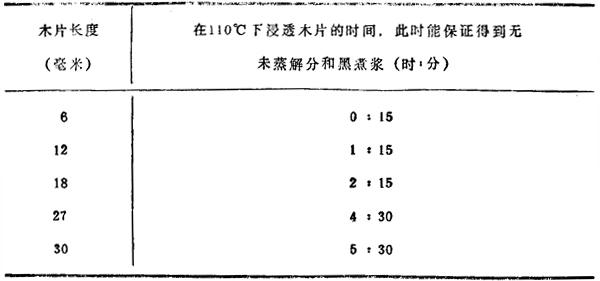

表6－3－16 酸液浸透到木片中的最少时间与木片长度的关系

注：酸液成分：T．A．5．5% CaO1．1%；酸液温度110℃：木片水分54%
