组合式U形密封圈

---

组合式U形密封圈的截面呈U形，如图26．3－8所示。它是由一个弹性夹织物橡胶U形圈1和一个硬质夹织物橡胶挡圈2组成。U形圈的双唇与双唇间的支撑环作成一体，其凸形尾部与挡圈的凹槽紧密配合。组合式U形密封圈，适用于重型机械的液压缸活塞动密封装置。

1－U形圈；2－挡圈

(1)特点

·结构紧凑，轴向尺寸小，使用寿命长；

·运动平稳性好，刚性好，抗扭曲；

·在高压下运作，抗“挤出”性好；

·其挡圈在高压液体作用下，能沿径向作弹性“扩张”，形成自动的密封补偿作用。因此，泄漏极少。

(2)适用范围

·工作介质：油、水及乳化液等；

·最高使用压力界限：40MPa；

·使用温度范围：－30℃+120℃；

·最高往复运动速度：≤0．5m／s。

(3)密封装置的尺寸设计与装配

组合式U形密封圈的密封装置，只有结构尺寸匹配恰当才能具有好的密封效果及较长的使用寿命。设计时应参考图26．3－9及表26．3－16所示结构尺寸进行设计。

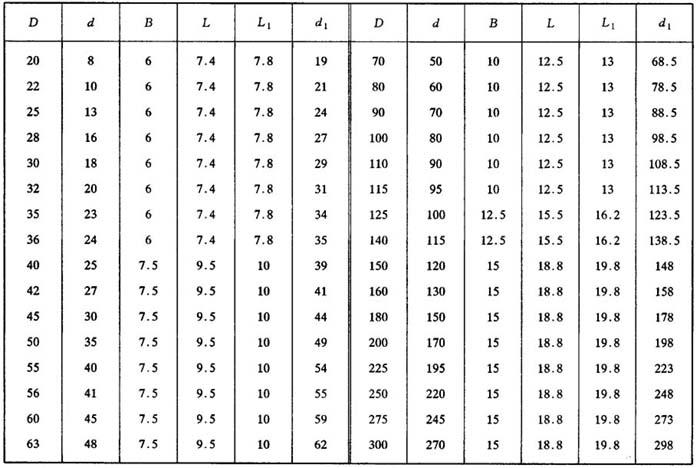

表26．3－16 组合式U形圈密封装置尺寸系列 单位：mm

为保护密封唇缘在装配时不受损伤，缸筒端部的导入口必须倒角。倒角尺寸可参照表26．3－17。

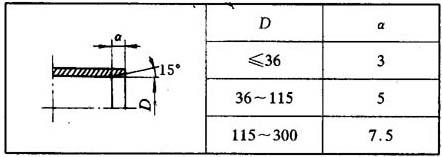

表26．3－17 缸孔装入端倒角尺寸 单位：mm
