纸机的传动功率

---

确定造纸机传动功率，目前应用的方法有单位指标法、分部计算法和类比法三种。

1．单位指标法

这种方法是对一系列造纸机测定其实际需要功率，然后就每米纸机幅宽和每米／分车速为单位，计算单位所需功率。由于统计方法的不同，计算功率的方法也不同，如表11－8－7。

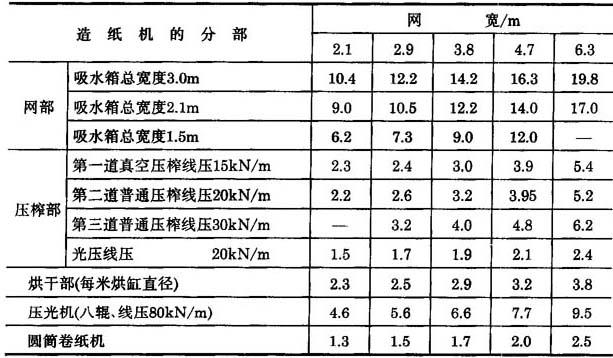

表11－8－7 单位指标法计算功率

Ⅰ－抄纸机总的相对值 Ⅱ－压榨伏辊的相对值

2．功率的分部计算法

分部计算法亦称牵引力法，反映了纸机的具体结构和工作特点，可以较精确计算各分部的需用功率，计算公式如表11－8－11。其他计算分别见表11－8－12～表11－8－23。

表11－8－11 功率的分部计算

注：上表适用于车速200m／min左右时生产印刷纸的造纸机。

3．类比法确定功率

随著造纸技术的发展，纸机结构变化很大，在没有可靠实用的计算法与统计数据之前，可采用类比法，即根据国内外纸机相同机型和参数，进行分析、对比，选取最佳数据，进行确定和选用传动所需功率。

功率是拉力和速度的乘积(N=Pv)。车速、幅宽、生产纸的定量相接近的造纸机，其所需功率也基本相近，因车速即是速度，车速相近的纸机，基本布置相似，机械效率相近。幅宽和拉力成正比，幅宽大拉力大；所产纸的定量不同，特别在压榨部的线压力不同，拉力也不同，但定量相近的拉力亦相近，所以车速、幅宽、定量三项参数为类比的主要依据。

设某纸机的最高车速为v₁，幅宽b₁，定量q₁，确定某分部的功率N_x。

用类比法查得参数相近可以类比的纸机车速v₀，幅宽b_0，定量q_0，相近似分部功率N₀。

q₁和q₀要求基本接近，可不作修正。

本节第八部分，列举了一些典型纸机的传动功率，可作类比参考。

4．纸机传动的效率

纸机实际使用功率计算公式

式中 N——计算功率

η₁——电机效率(0．85～0．9)

η₂——电机负荷系数(0．9)
