粉末冶金工具材料

---

3．6．1 硬质合金

硬质合金是以难溶金属碳化物(主要是WC和TiC)为基体，以铁族金属(主要是Co)为粘结相的组合材料。常用硬质合金中硬质相占70%～95%(体积)。随著粘结相含量增加，合金的强度和韧性提高，但硬度和耐磨性降低，见表2．1－132和2．1－134。

表2．1－132 硬质合金的牌号、化学成分和物理机械性能(摘自YB 849－75)

注：
❶ 不利条件系指原材料或零件铸造或锻造的表皮、硬度不匀和加工时的切削深度不匀、间断切削以及振动等情况。

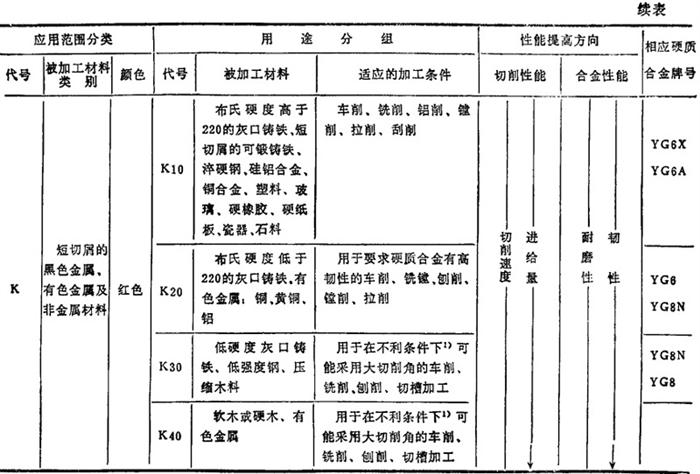

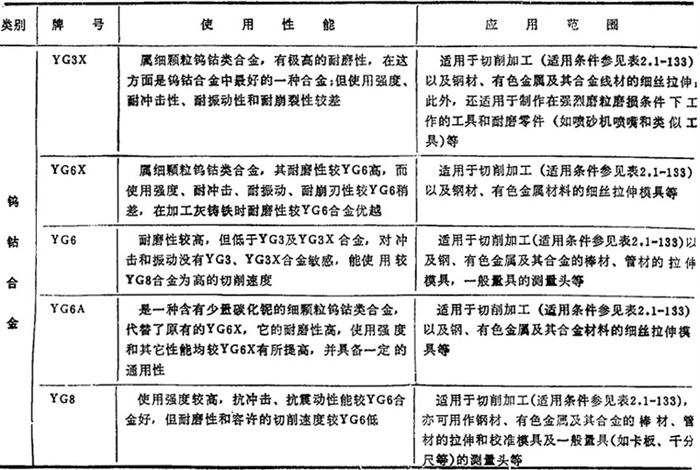

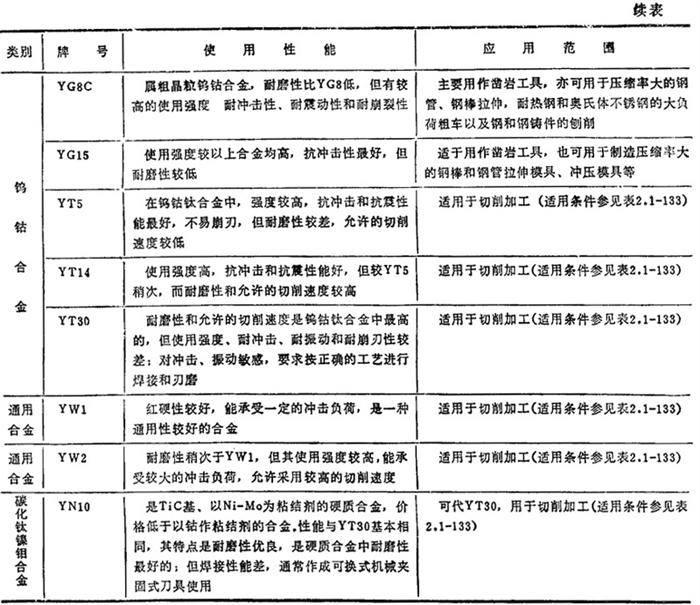

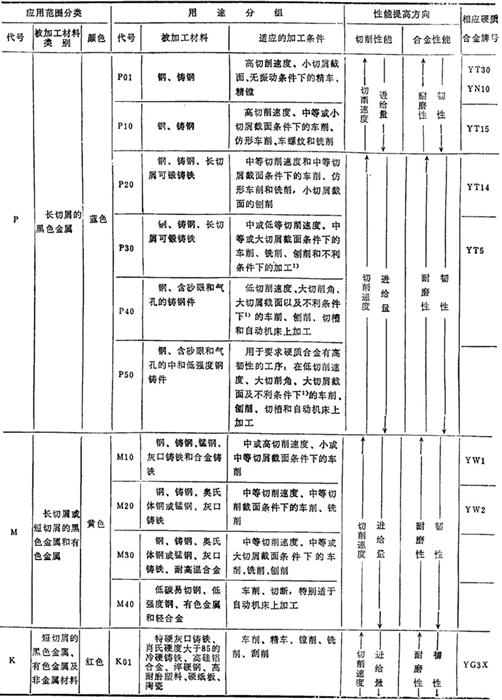

表2．1－134 常用硬质合金的使用性能及其应用范围

3．6．2 钢结硬质合金

钢结硬质合金亦可称钢结合金，既可将它看成是以碳化物为硬质相、钢为粘结相的硬质合金，也可看成是在钢基体上弥散有大量碳化物的工具钢。合金中的钢基体一般占体积比一半以上，因而具有可机械加工、热处理、锻造和可焊接等性质。其硬度和耐磨性低于硬质合金，但韧性比硬质合金好，见表2．1－135和2．1－136。

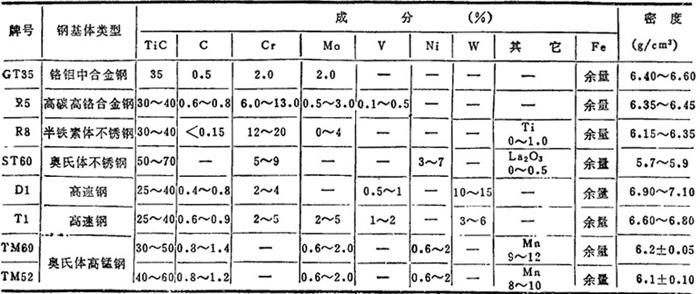

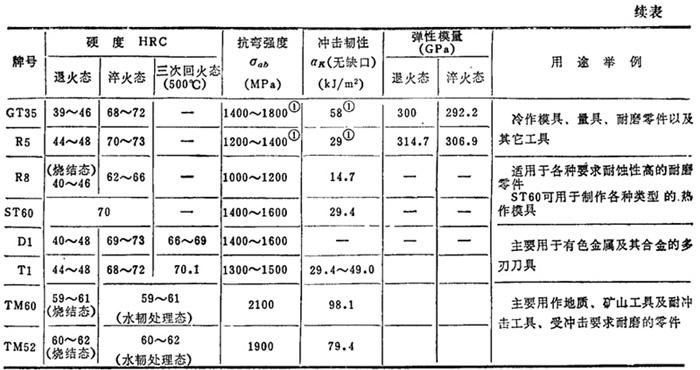

表2．1－135 典型T1C钢结硬质合金的牌号、成分、机械性能和用途举例

注：
❶ 系淬火状态。

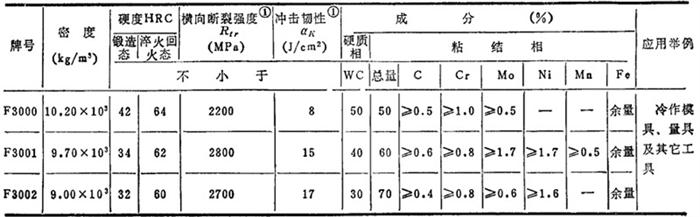

表2．1－136 WC钢结硬质合金的牌号、成分和机械性能(摘自GB 10417－89)

注：
❶ 系指淬火回火态的性能。

❷ 材料牌号后面可加符号以表示材料的状态，例如3000S、3000T、3000D、3000Z。S－烧结态、T－烧结态退火、D－锻造态、Z－淬火回火态。

3．6．3 碳化铬硬质合金

碳化铬硬质合金是以碳化铬为基体，以Ni为粘结相(或添加一定量的WC)的新型合金，具有很高的耐磨、耐蚀和高温抗氧化性能．其耐蚀性为1Cr18Ni9Ti不锈钢的30倍，对水蒸汽的抗蚀性为WC硬质合金的50倍，且无磁性，见表2．1－137。

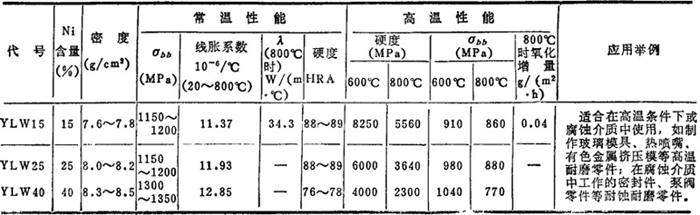

表2．1－137 碳化铬硬质合金性能
