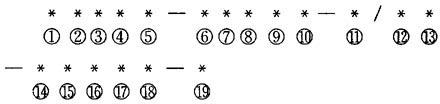

第三代叠加阀系列产品型号说明

---

❶ 前项数字：表示压力阀、单向节流阀、单向阀、液控单向阀等的联数或压力表开关的测点数。

❷ 元件名称代号(见表18．5－1)

表18．5－1 国内外叠加阀产品互换一览表

❸ 结构代号：直动型=0(省略)，先导型=1

❹ 控制方式：外控=Y，外泄=R，电动=D

❺ 滑阀机能：常开=H，常闭=O

❻ 公称压力：20MPa=F，32MPa=H

❼ 最大调节压力／(MPa)：1．6=f，4=g，8=a，16=b，20=c，32=d

❽ 主参数(以通径表示)：其中分数形式，分子表示该阀通径，分母是该阀所属系列

❾ 安装方式：叠加阀=D

❿ 系列代号：0，1，2，3，4，……。“0”省略

⑾元件进口油路代号

⑿元件出口油路代号(与进口油路代号相同者省略)

⒀节流方向(只适用于调速阀或单向节流阀)：进口节流=N(省略)，出口节流=U

⒁外控油路代号(油路文字加括号)：如，A是外控油路，表示为(A)

⒂最大调节流量(只适用于调速阀)：1L／min=1，3L／min=3，6L／min=6，10L／min=10，16L／min=16，25L／min=25，40L／min=40

⒃电磁铁：直流=E，交流=D，电压：12V=12，24V=24，110V=110，220V=220；带指示灯=L，不带指示灯省略。如：选用直流24V带指示灯电磁铁表示为：E24L

⒄调节机构：带锁=S，其它省略

⒅测压机构：带测压点=K，其它省略

⒆特殊要求：用文字说明
