硬质合金冲模

---

(一)常用作冲模的硬质合金

硬质合金模是用硬质合金材料作为凸凹模的冲模。硬质合金是由一种或多种难熔碳化物(如碳化钛等)，用粉末冶金方法制造的一种新型材料。它的硬度可达80HRA以上，具有很高的耐磨性、耐腐蚀性、耐高温性和高的强度、小的膨胀系数，因此可大大提高模具寿命。

1．常用作冲模的硬质合金种类

模具制造中常用的硬质合金牌号和力学性能列于表1．4－6。

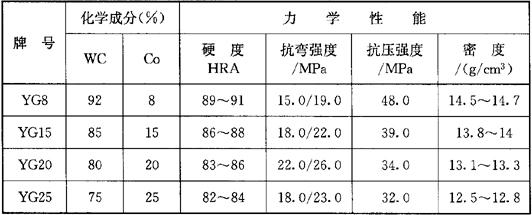

表1．4－6 常用硬质合金牌号和力学性能

注：YG——钨钴类硬质合金。

2．硬质合金模的主要性能特点

(1)模具坚固耐用，寿命长，比工具钢模寿命高30倍～50倍，适用于大批量生产。

(2)冲件精度较一般冲模有所提高，表面粗糙度也有所改善。

(3)硬质合金冲模成本比一般冲模提高2倍～4倍，且加工困难。

(二)硬质合金冲模模架

硬质合金冲模模架结构特点见表1．4－7。

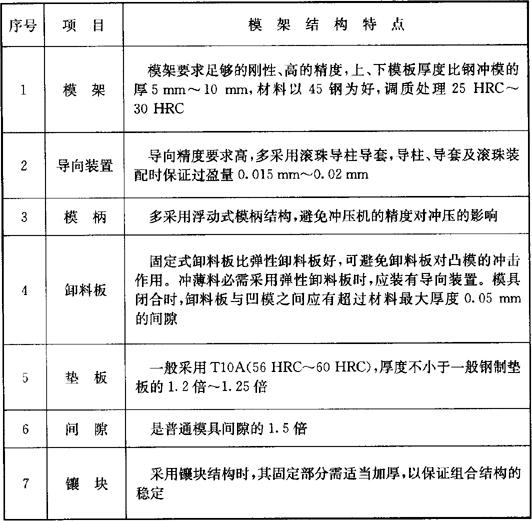

表1．4－7 硬质合金冲模模架结构特点

(三)硬质合金凸、凹模紧固方式(表1．4－8)

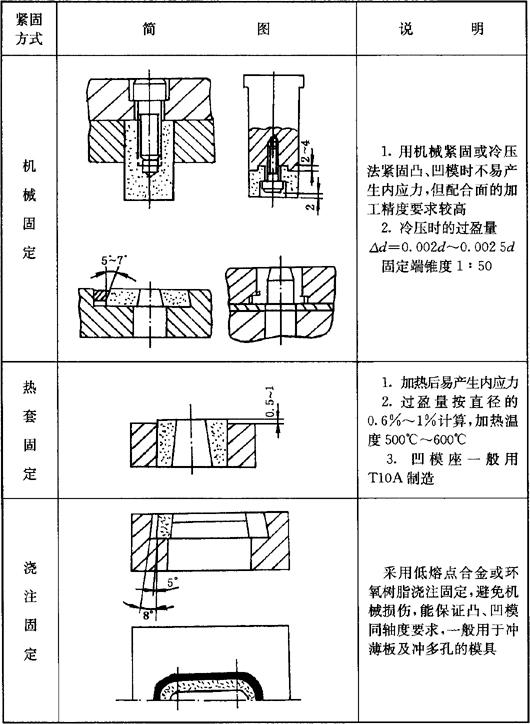

表1．4－8 硬质合金凸、凹模紧固方式
