石灰乳除砂器

---

目前采用的石灰乳除砂器有下列三种：

1．立式沉降式石灰乳除砂器

其结构见图4－59。

系利用石灰乳在缓慢的前进过程中，石砂等自行沉降而分离出来。

沉降式除砂器所需有效容积可由下式算得：

1－桨叶 2－螺旋输送器(排砂石) 3－溢流口 4－石灰乳出口

是一个开口式的半圆形槽，石灰乳借槽内搅拌器的动作而流动，石灰乳与砂石呈向流运动。砂石由石灰乳出口端的绞笼排出。

生产能力的计算同立式。搅拌器转数为2转／分，绞笼转数为10转／分。

卧式除砂器所需功率(N)由下式算得：

N=0．736(0．7+0．12LB)(千瓦)

式中 L及B分别为槽的长及宽度(米)

3．振筛式除砂器

是一种筛网呈运动状的过滤式除砂器，由筛网分离出砂石。

技术要求为：筛网间隙 0．2～0．3毫米

振幅 1～3毫米

转速 950转／分

振筛式的除砂效果较好，设备紧凑占地面积小，通常不需专门的排砂装置；但筛网易于堵塞，清除费工。

除上述三种除砂器外，还有筛网呈静止状态的过滤式除砂器(所需过滤面积为0．3～0．5米²／100吨甜菜)，水力旋流器，扬送轮式除砂器等型式。

4．立式沉降除砂器规格

制糖设备系列化后，立式沉降式除砂器的规格定有两种，以容积(米³)计为：1．0及3．0。

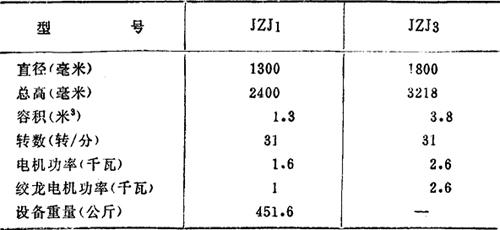

表4－91为立式沉降式石灰乳除砂器的规格。

表4－91 石灰乳除砂器规格
