矩形花键

---

矩形花键的基本尺寸、键槽截面尺寸以及花键的公差与配合、位置度公差和花键槽宽的对称度公差分别见表4．5-5～4．5-10。

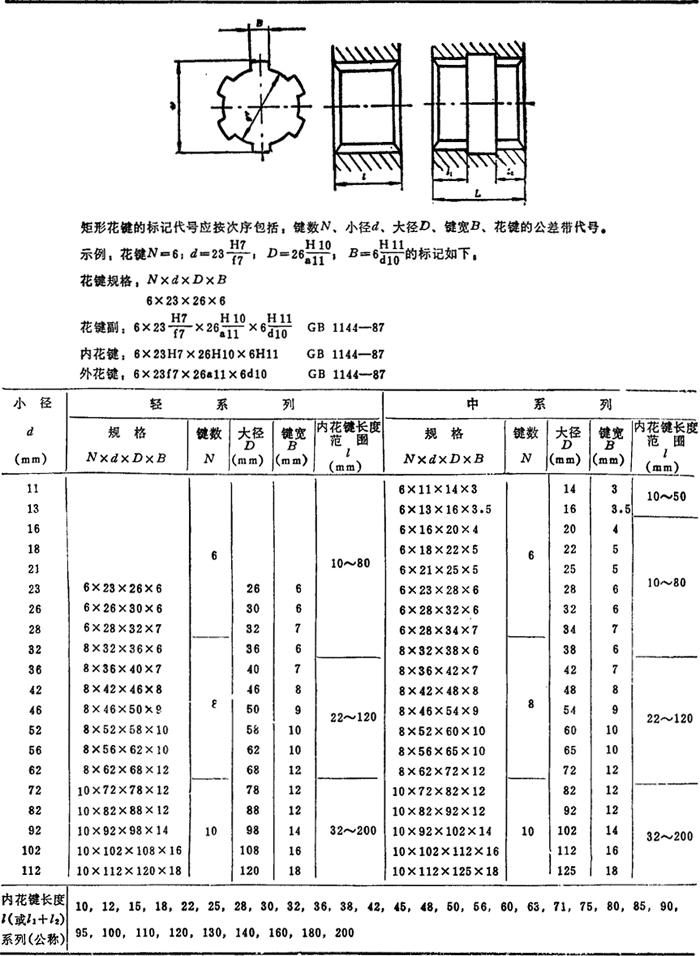

表4．5-5 矩形花键的基本尺寸(摘自GB1144—87)

注：矩形内花键长度系列摘自GB100081—88。

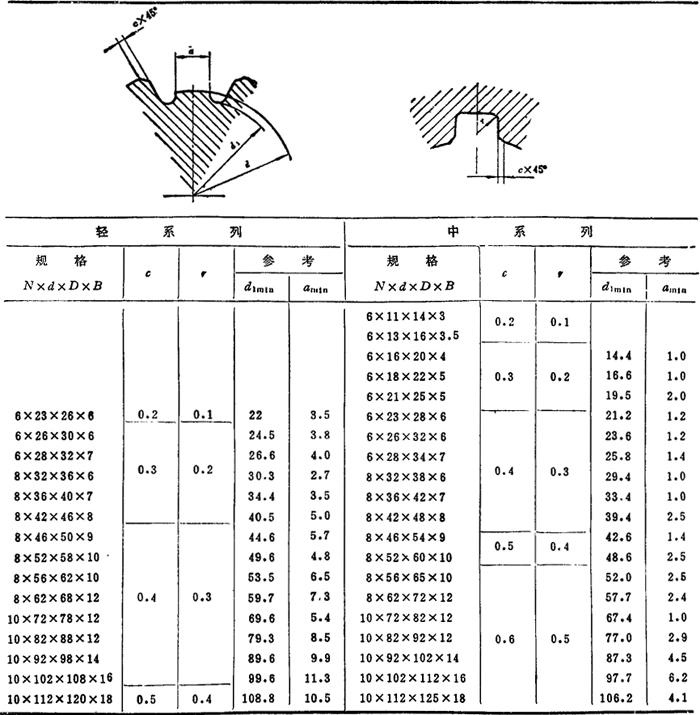

表4．5-6 矩形花键键槽截面尺寸(摘自GB1144—87) mm

注：d₁和a值仅适用于展成法加工。

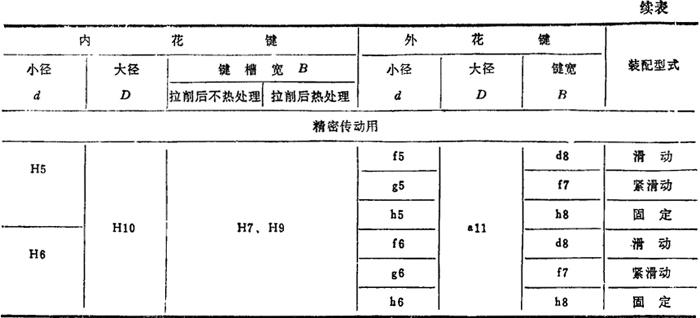

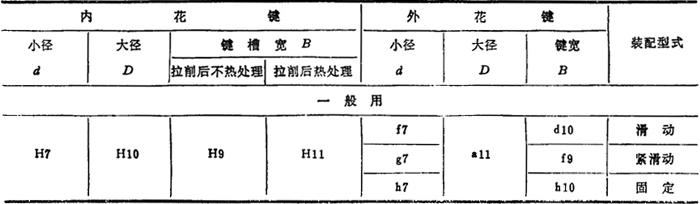

表4．5-7 内、外矩形花键的尺寸公差带(摘自GB1144—87)

注：
❶  精密传动用的内花键，当需要控制键侧配合间隙时，槽宽可选用H7，一般情况下可选用H9。

❷  小径d的公差带为H6和H7的内花键，允许与提高一级的外花键配合。

❸  矩形花键旧标准GB1144—74中曾规定有三种定心方式(外径定心，内径定心，齿侧定心)，GB1144—87中改为只有一种定心方式，即内径定心(小径d定心)，且小径d的极限尺寸遵守包容原则，故在图样上标注小径尺寸时，应在公差值后加注。

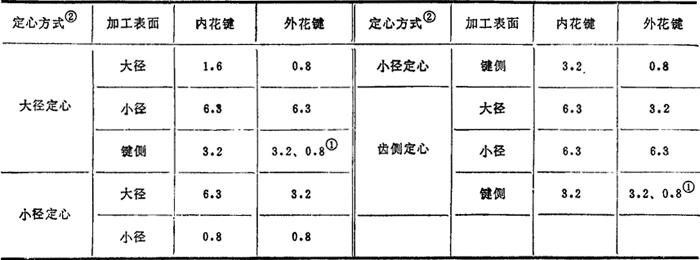

表4．5-8 矩形花键的表面粗糙度(Ra)荐用值 μm

注：
❶  动联接用R_n0．8μm，静联接用R_a3．2μm。

❷  矩形花键旧标准GB1144—74中规定有三种定心方式，GB1144—87中改为只有小径定心一种方式。

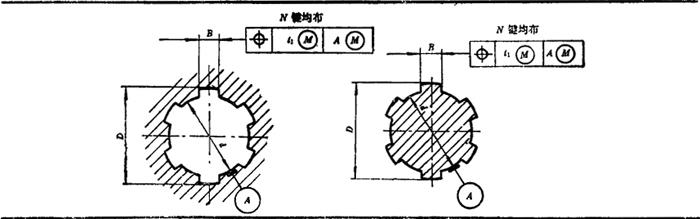

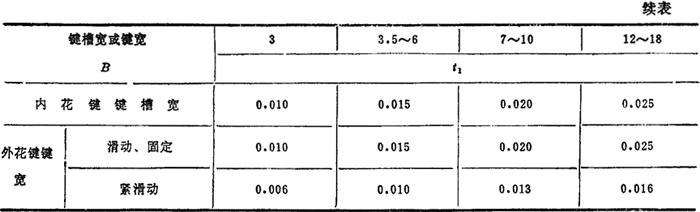

表4．5-9 矩形花键的位置度公差(摘自GB1144—87) mm

对内花键用花键综合塞规检验，同时检验了小径、大径、键槽宽、大径对小径的同轴度，键槽的位置度(包括等分度、对称度)。对外花键则用花键综合环规检验，同时检验了上述五项，但键槽宽应改为键宽。所以，在图样上只需标注键的位置度公差，如表4．5-9中图所示。如用单项检验法，在图样上则标注键槽宽(或键宽)的对称度公差(表4．5-10)和花键的等分度公差(公差值等于键宽的对称度公差)。另外，对于较长的花键，可根据产品的性能自行规定键侧对轴线的平行度公差。

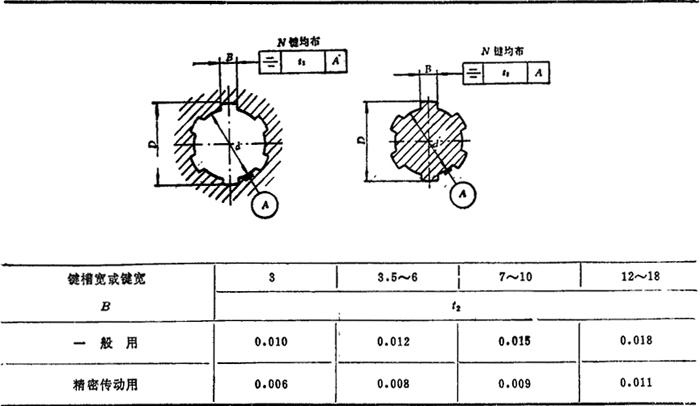

表4．5-10 矩形花键键槽宽(或键宽)的对称度公差(摘自GB1144—87附录) mm
