电铸加工

---

(一)电铸加工的原理、特点和应用(表5．6－29)

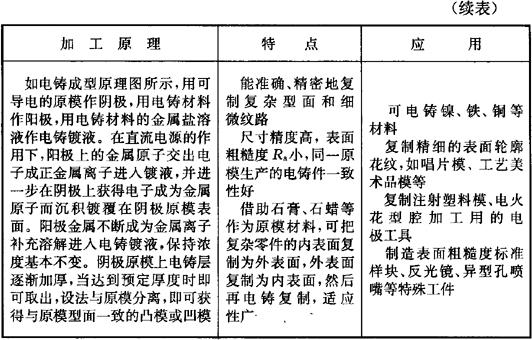

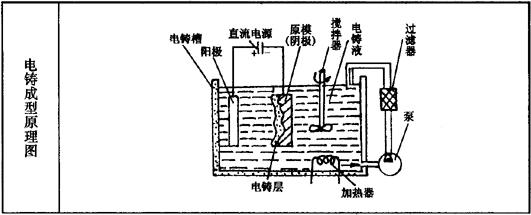

表5．6－29 电铸加工的原理、特点和应用

(二)电铸设备

电铸的主要设备有：电铸槽、硅整流或可控硅直流电源、搅拌和循环过滤系统、加热和冷却装置等。

(三)电铸加工的工艺过程及要点(表5．6－30)

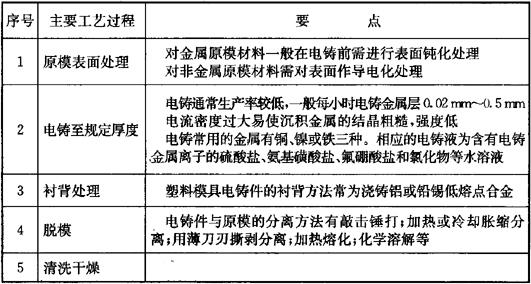

表5．6－30 电铸加工的工艺过程及要点

(四)电铸塑料成型模具型腔的优点

❶ 精度高、仿造力强，可制造多型腔、形状复杂的模具、复制精度可达到0．1μm～0．2μm以内。

❷ 制模速度较快，与传统机械方法相比，一般可缩短30%～60%的周期。

❸ 成本低，一般可降低制模成本40%～80%。

❹ 型腔表面粗糙度小，可达R_a0．05μm，成型制品光泽好。

❺ 耐蚀性好。电铸型腔对空气中腐蚀介质和注塑过程中分解的腐蚀物质有较强的耐蚀能力，长期保持其表面粗糙度，使模具寿命显著提高，一般可高达60万次以上。
