电路元件

---

电路元件分有无源元件和有源元件。无源元件有电阻、电感和电容，其图形符号、伏安关系和主要物理性质见表8．1－1。

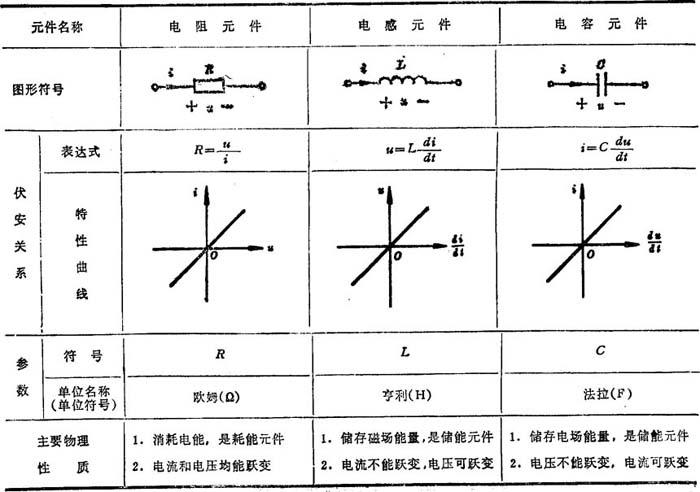

表8．1－1 无源元件图形符号、伏安关系和主要物理性质

电路中的有源元件有独立源和受控源。独立源的电压或电流是定值，或是一定的时间函数，与电路中其它的电压或电流无关。独立源有电压源(实际电压源)、恒压源(理想电压源)、电流源(实际电流源)和恒流源(理想电流源)，它们的含意、图形符号和伏安关系见表8．1－2。

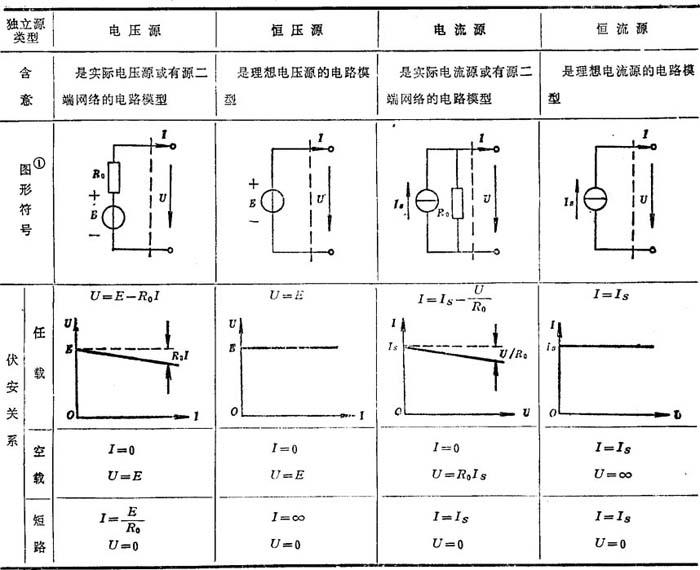

表8．1－2 各种独立源的含意、图形符号和伏安关系

注❶ 图中虚线右侧表示外电路。

受控源是一种非独立源，它用来反映电路中某处的电压或电流受另一处的电压或电流控制的物理现象的模型，是具有一对输入端和一对输出端的双口网络，常用于电子电路的分析与计算。按受控源的性质，可分为受控电压源和受控电流源两类。受控电压源的电压受电路中其它电压或电流控制，其电压按一定规律变化，而与通过它的电流无关。受控电流源的电流受电路中其他电压或电流控制，其电流按一定规律变化，而与其本身两端的电压无关。理想受控源的类型、电路模型和特点见表8．1－3。

线性电路中受控源必须是线性的，即表8．1－3中的参数为常数。在非理想的情况下，受控源的输入电阻和输出电阻具有有限值(不为零或无穷大)。

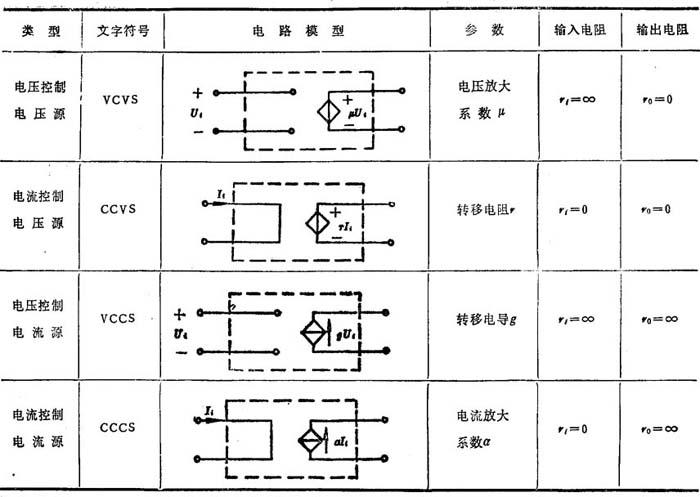

表8．1－3 理想受控源的类型、电路模型和特点
