用螺纹密封的管螺纹

---

用螺纹密封的管螺纹见表4．1-29。

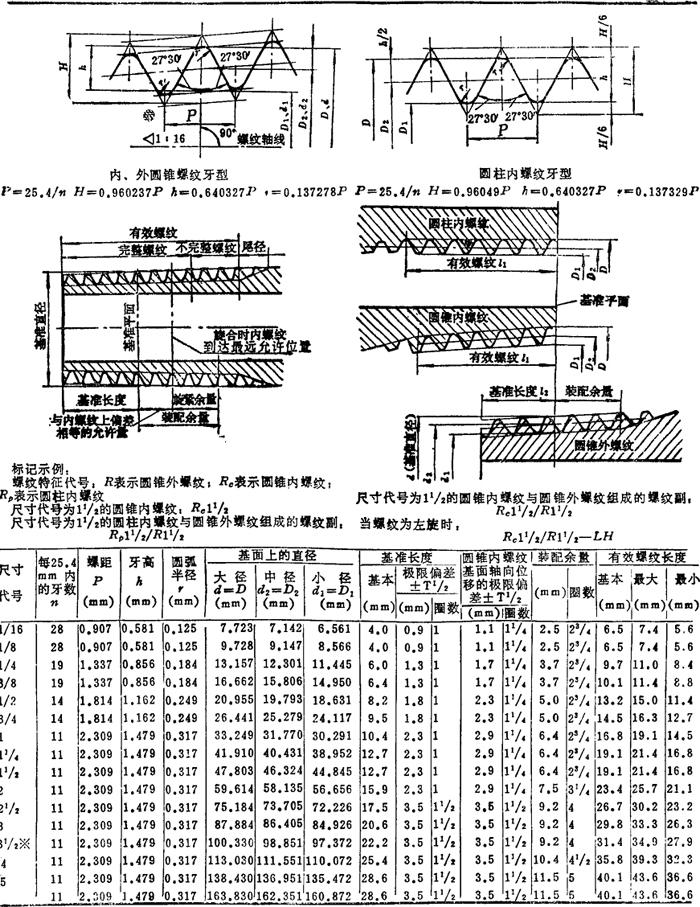

表4．1-29 角螺纹密封的管螺纹基本尺寸及公差(摘自GB 7306-87)

注：
❶  本标准包括了圆锥内螺纹与圆锥外螺纹和圆柱内螺纹与圆锥外螺纹两种联接形式。

❷  本标准适用于管子、管接头、旋塞、阀门和其它螺纹联接的附件。

❸  当内螺纹的结构无螺尾时(空刀槽)，有效螺纹的长度不应小于表中最小值的80%。

❹  与圆锥外螺纹配合的圆柱内螺纹，其各直径的极限偏差均为圆锥内螺纹基面轴向位移的1／16。

❺  ※尺寸代号为3¹／₂的螺纹，限用于蒸汽机车。
