甜菜渗出器的调速方式

---

1．调速的必要性

(1)渗出器本身出现某些不正常现象，需用改变菜丝前进速度的方法来解决；(2)生产能力需作变动时。

2．调速方式

有三种连续渗出器的调速方式。

(1)电动发电机组 直流电机调速控制方式(见图3－11)。

这是较早采用的一种调速方式，是通过改变直流发电机的电压而调速。由于采用直流发电机，需将交流电变为直流电，因此结构较复杂，投资及维护费用较大，效率也较低，已很少继续采用。

(2)可控硅 直流电机调速控制方式(见图3－12)

这是较早采用的一种用以代替电动发电机组－直流电动机的传动调速方式，它在一定程度上克服第一种传动调速方式的许多缺点。但这种方式仍保留采用直流电动机，而以可控硅整流代替直流电动发电机组。

(3)可控硅 滑差电机调速控制方式(见图3－13)。

这种传动调速方式是由鼠笼式交流电机和电磁滑差离合器两部分组成。调速是通过改变通入电磁滑差离合器的激磁电流的大小来控制；激磁电流(直流电)是利用可控硅整流而得。电磁滑差离合器两端(一端连交流电机，另一端连接连续渗出器)间保持一定的转速差，一般在3%以下，借此差值而产生转矩。

这种调速方式的特点是不用直流电机，只需在原有交流电机的基础上增设电磁滑差离合器，可自行制造而易于实现。

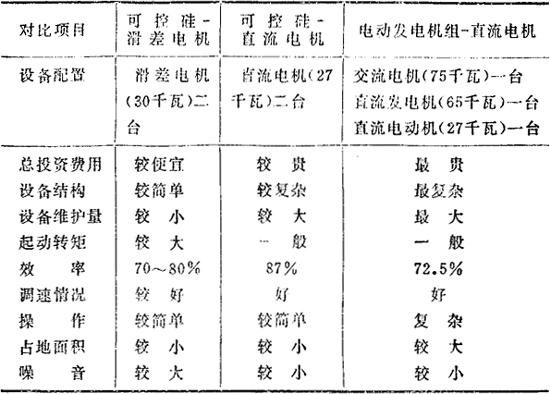

3．三种调速方式的对比(见表3－28)

表3－28 渗出器调速方式的对比

注：设备配置是以1400吨／日双螺旋连续渗出器为准
