球塞式内曲线马达

---

宁波液压马达厂生产。

(1)型号说明

❶ 排量

1——定量；2——2级变量；3——3级变量

❷ 变量控制方式：FS－滑阀手动

LS——螺杆手动

无——液控

❸ 名称：QJM——径向球塞马达(轴转)

QKM——径向球塞马达(外壳转)

❹ 基型编号：相同基型时，主要外形尺寸和主要零

件相同。

❺ 排量数值：L／r

❻ 内花键规格：无——矩形内花键

A——渐开线内花键

❼ 带附件标记

Z_*——带支承，下标为种类

T_{* *}——通孔，下标为通孔直径

B——带转速表座

S——带机械制动器

F——带阀组

(2)性能参数

❶ QJM型定量马达性能参数见表12．5－10。

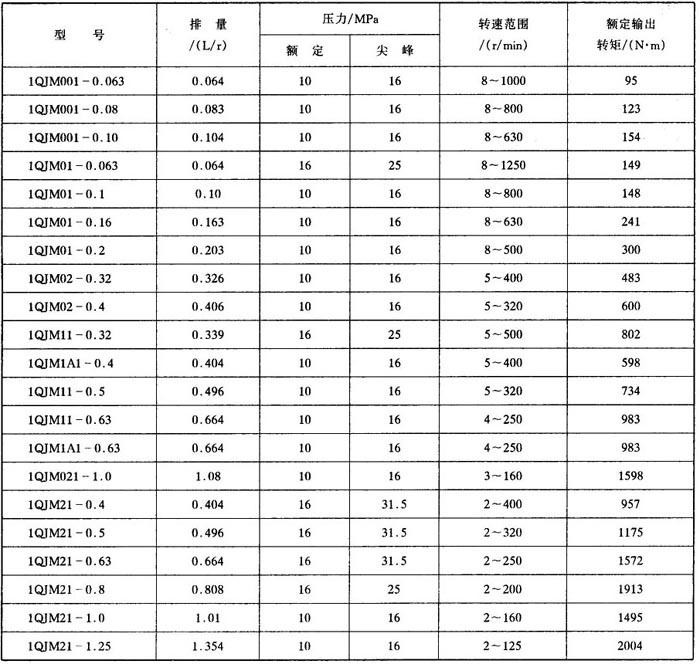

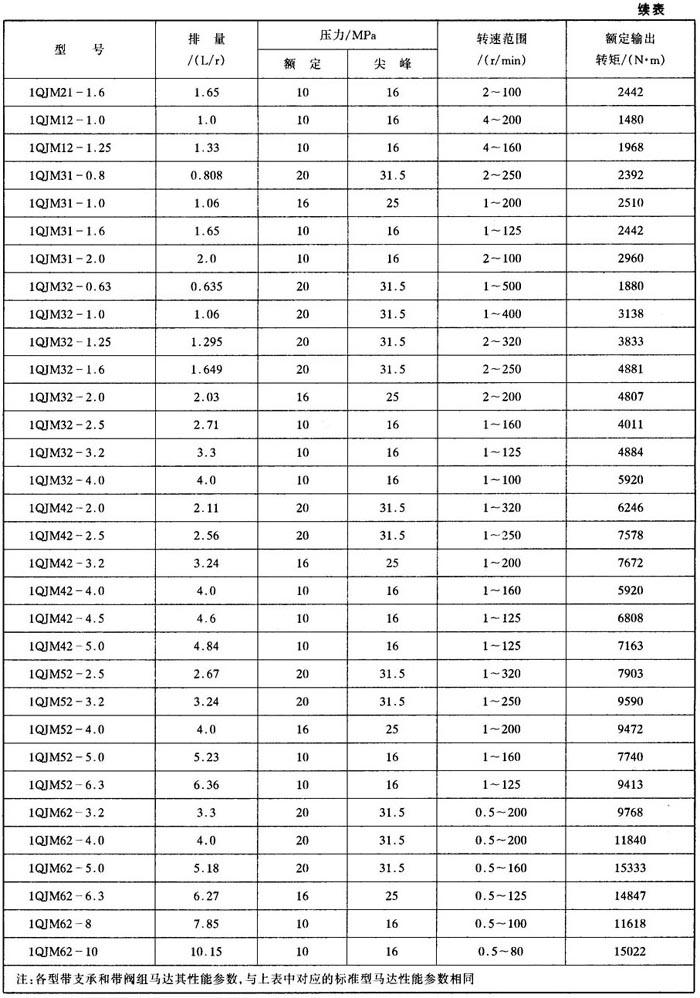

表12．5－10 QJM型定量马达性能参数表

❷ QJM型变量马达性能参数见表12．5－11。

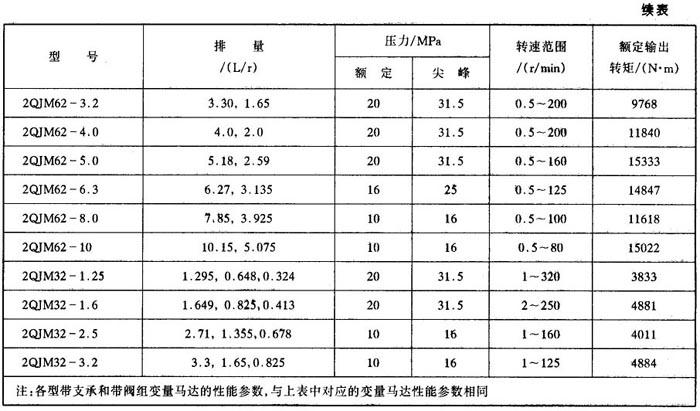

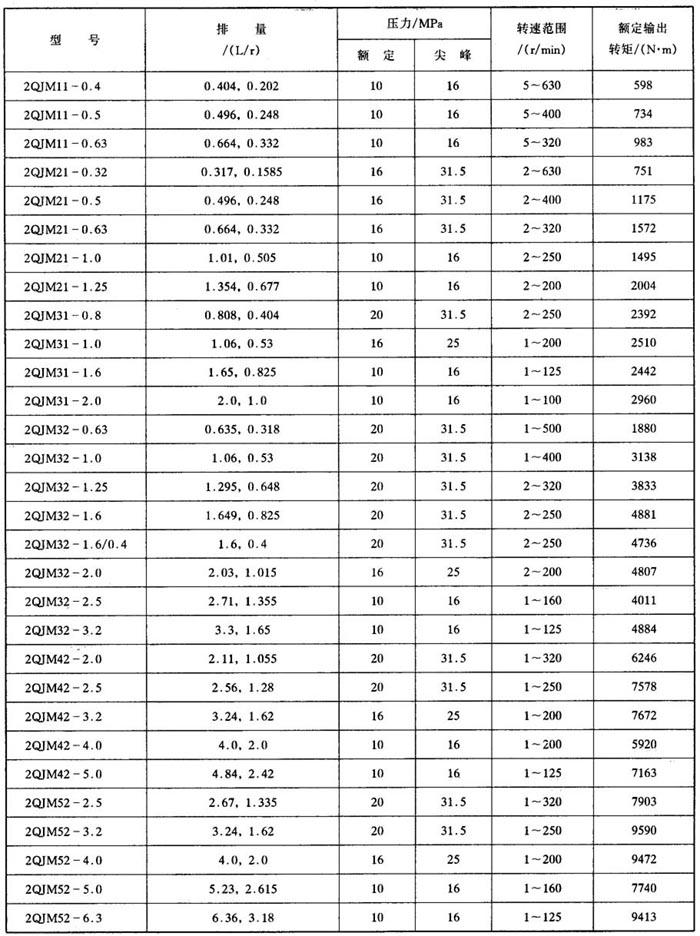

表12．5－11 QJM型变量马达性能参数表

❸ QJM型带制动器马达性能参数见表12．5－12。

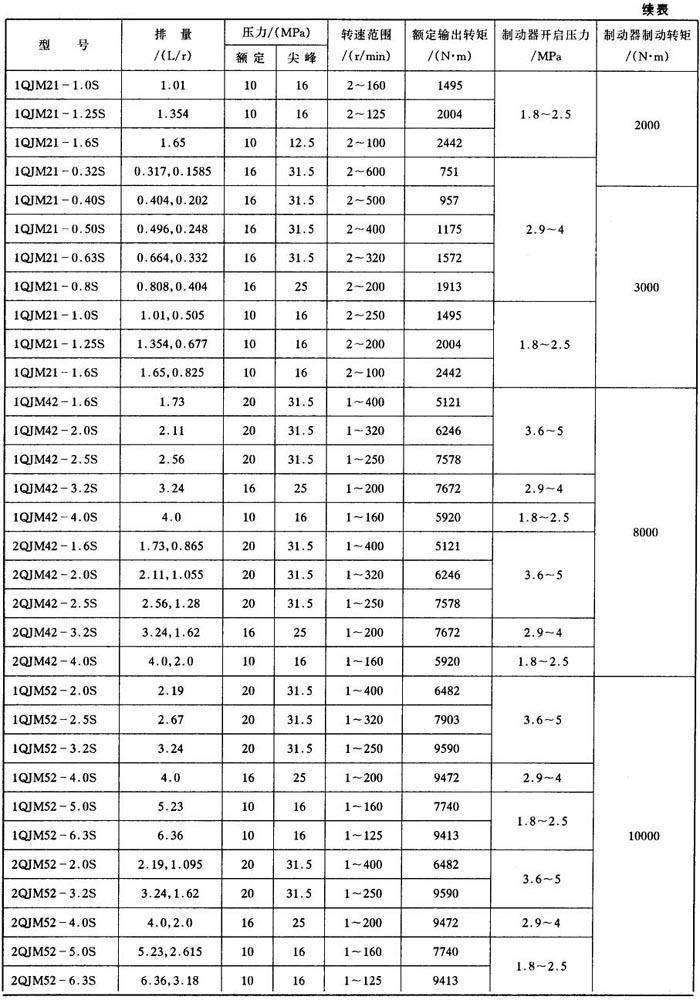

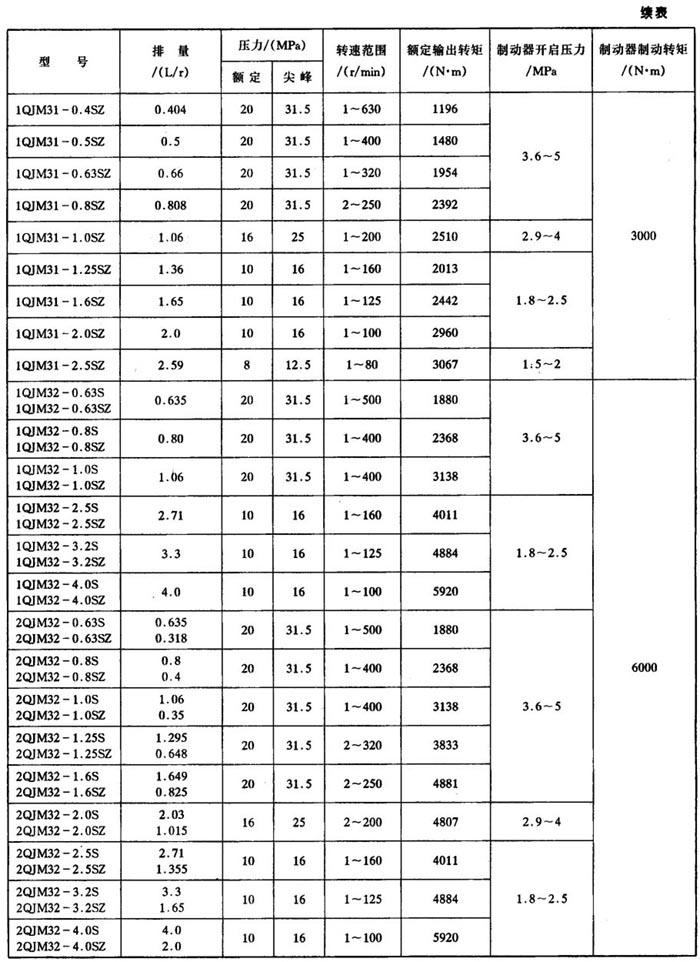

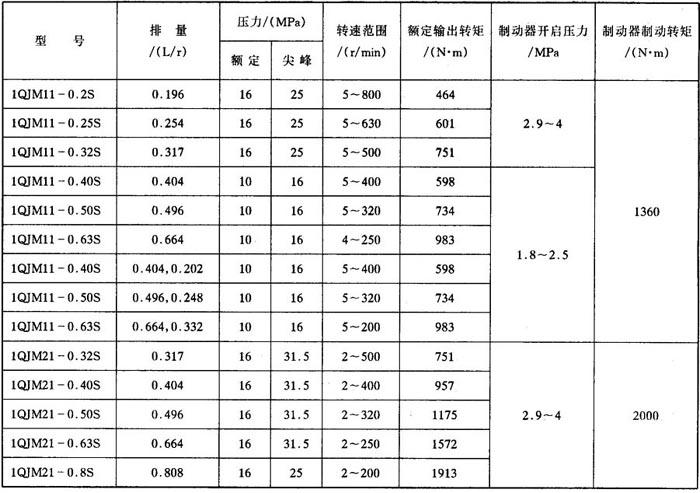

表12．5－12 QJM型带制动器马达性能参数表

❹ QJM型通孔马达性能参数见表12．5－13。

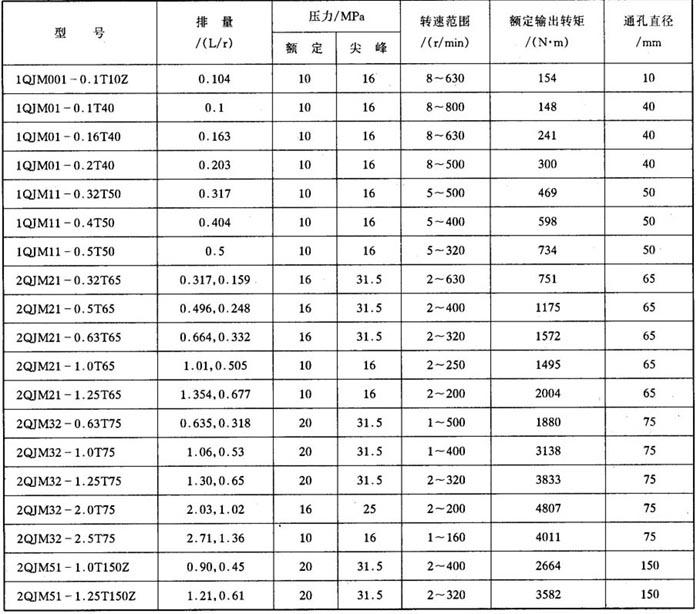

表12．5－13 QJM型通孔马达性能参数表

❺ QKM型壳转马达性能参数见表12．5－14。

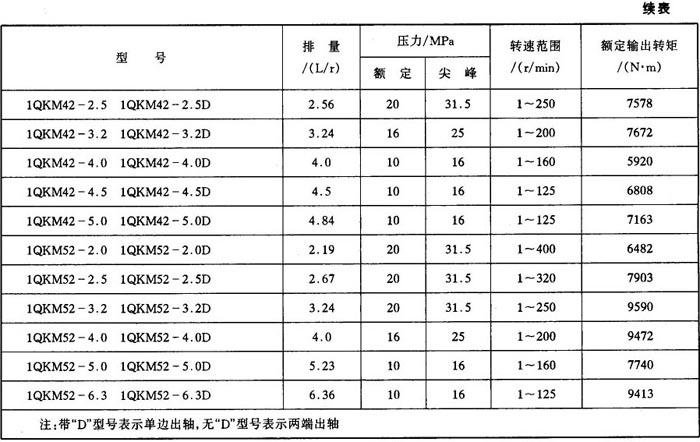

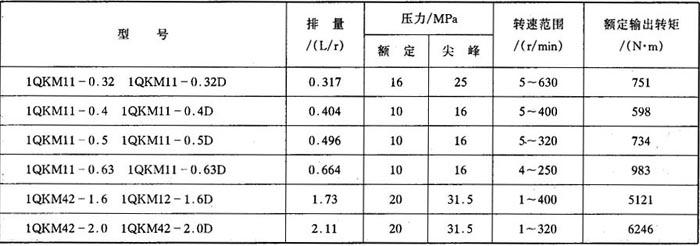

表12．5－14 QKM型壳转马达性能参数表

QJM型与QKM型马达的外形与安装尺寸，请选用时向厂方索取。
