牵引链

---

目前有三种适用于甜菜糖厂的已标准化了的牵引链。

(1)环形牵引链 见图13－20，适用于斗式提升机，表13－38为其规格。

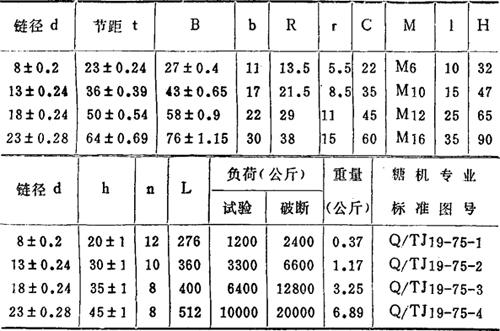

表13－38 环形牵引链规格(毫米)

注：重量包括链环钩。

链环材料为35钢，链环钩材料为45钢。

链环及链环钩热处理后表面硬度HRC35－40。

链环焊接位置必须位于环中部。

(2)适用于刮板输送机的片式牵引链 有四种节距，即100、150、200及250(毫米)，破坏载荷分别为10000、12000、16000及 16000(公斤)。有关尺寸查阅糖机专业标准(Q／TJ22－75)。

(3)适用于链板输送机的片式牵引链 节距为100(毫米)，破坏载荷为5000(公斤)。有关尺寸查阅糖机专业标准(Q／TJ23－75)。
