字词 焊缝图示法
类别 中英文字词句释义及详细解析
释义 焊缝图示法

焊缝图示法见表4.3-16。在图样上绘出焊缝时。通常应同时标注焊缝符号。图示焊缝符号简化标注法见表4.3-17。综合示例列于表4.3-18。

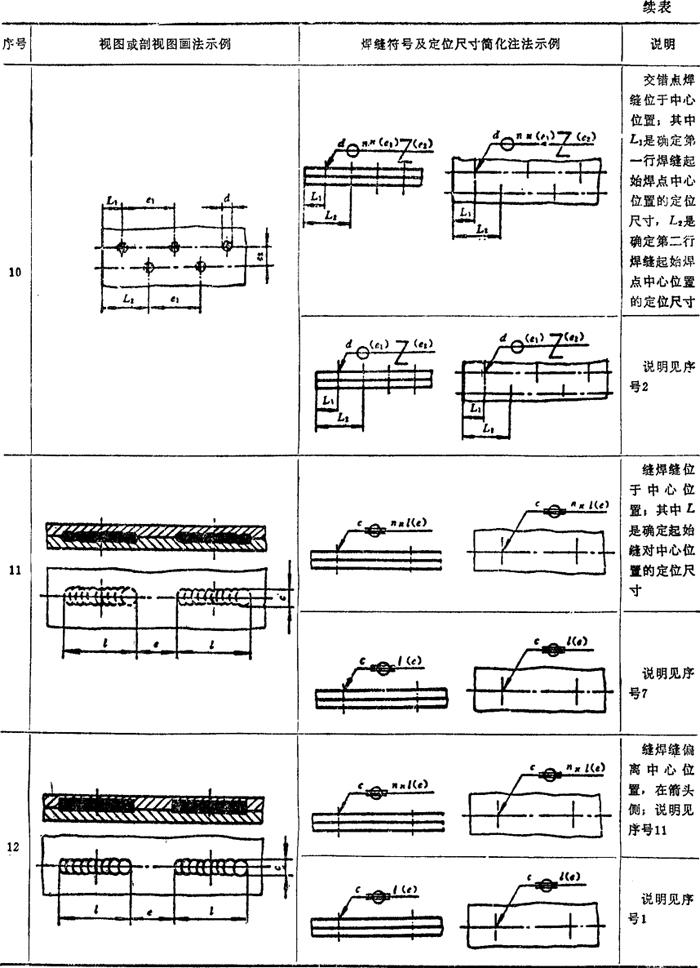

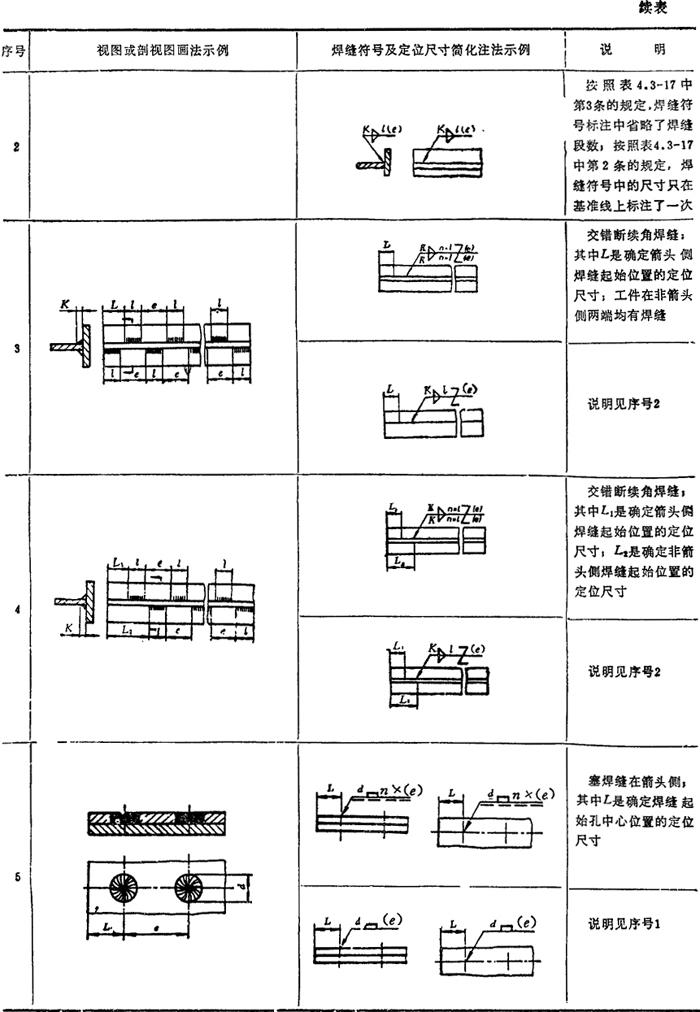

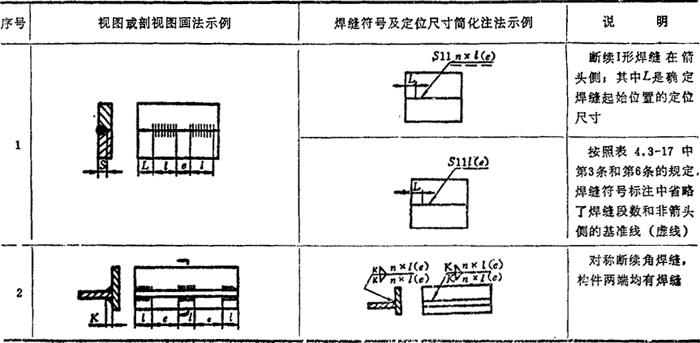

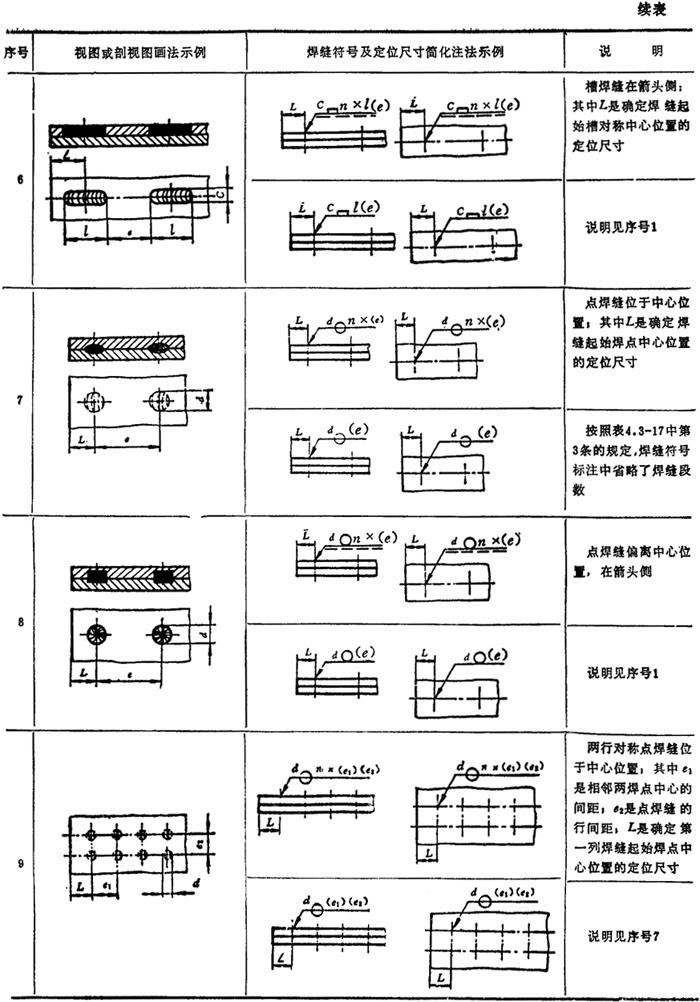

表4.3-16 焊缝图示法(摘自GB12212—90)

注:
❶  图中L、L1、L2、l、e、e1、e2、S、d、c、n等是尺寸代号,在图样中应标出具体数值。

❷  在焊缝符号标注中省略焊缝段数和非箭头侧的基准线(虚线)时,必须认真分析,不得产生误解。
