滚动轴承的轴向固定

---

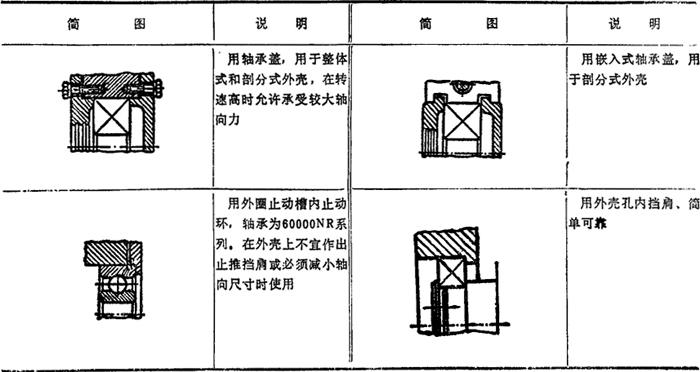

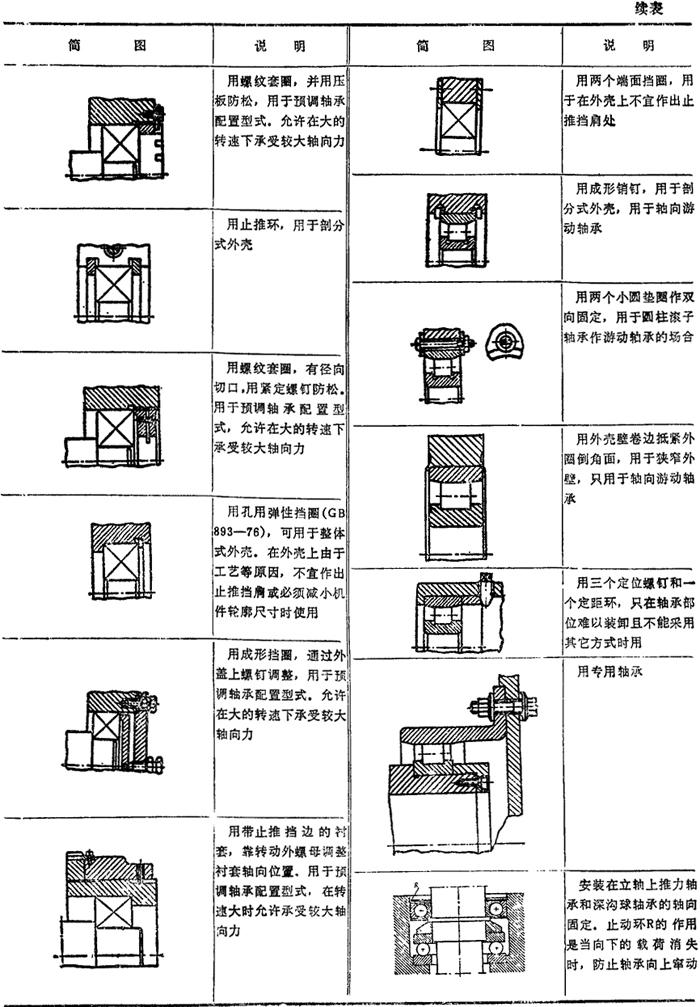

根据滚动轴承在轴系部件中的作用，可分为轴向固定(定位)轴承、轴向游动轴承、预调轴承和有限游动配置用轴承。轴承轴向固定准则见表4．10-50，各种典型的固定方式见表4．10-51、4．10-52。

表4．10-50 滚动轴承轴向固定准则

安装滚动轴承的轴和外壳孔的单向最大圆角半径r_asmax和挡肩高度h以及有关的安装尺寸，参见相应的轴承性能表。必要时，挡肩高度可采用表4．10-53中的最小值。

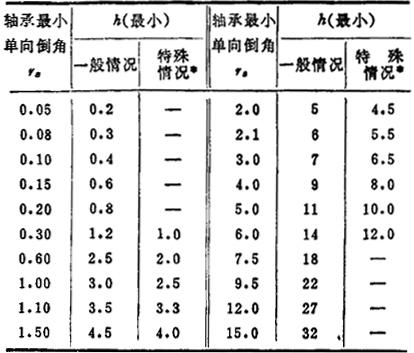

表4．10-53 挡肩最小高度 mm

注：*特殊情况指轴向力极小，或设计上要求挡肩小的情况。
