油封的标准化

---

(1)内包骨架旋转轴唇形密封圈(内骨架油封)结构尺寸系列(摘自GB9877．1－88)

A．代号

d₁：轴的基本直径(油封唇口直径)

D：油封外径

b：油封基本宽度

δ：圆度公差

B．型式与尺寸系列

内包骨架油封有两种基本型式见图26．5－2。图(a)为无副唇的内包骨架油封，称作B型。图(b)为带有副唇的内包骨架油封，称作FB型。内包骨架油封的尺寸系列如表26．5－6所示。

1－骨架；2－紧箍；3－橡胶密封体；4－副唇

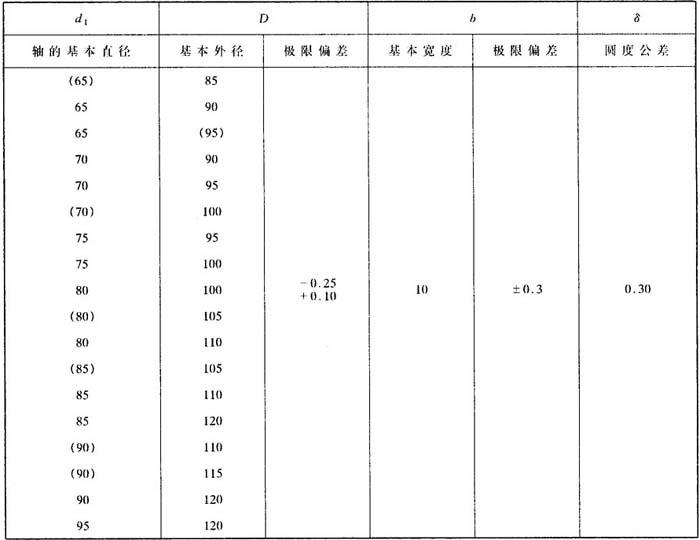

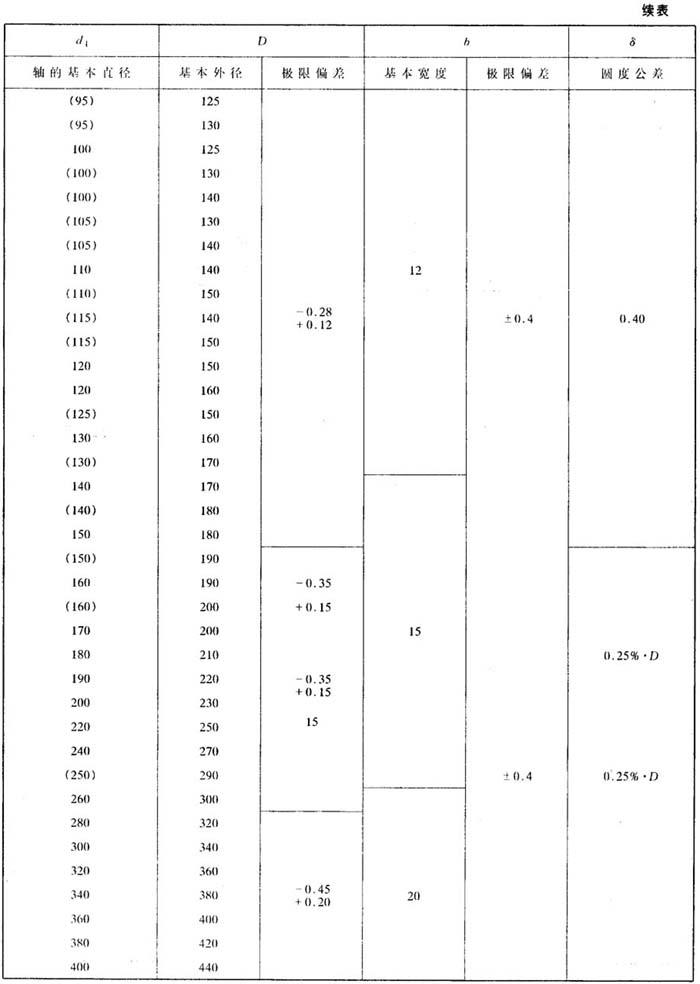

表26．5－6 内包骨架油封尺寸系列(摘自GB9877．1－88) 单位：mm

1－金属骨架；2－紧箍弹簧；3－橡胶密封体；4－副唇

表26．5－7 外包骨架油封尺寸系列(摘自GB9877．2－88) 单位：mm

1－外骨架；2－内骨架；3－紧箍弹簧；4－橡胶密封体；5－副唇

表26．5－8 装配式油封尺寸系列(GB9877．3－88) 单位：mm
