气(电)动单元组合仪表简介

---

(一)气动单元组合仪表(QDZ型仪表)

1．特点

(1)大都采用力平衡原理，结构简单，性能可靠，维护方便，价格便宜。

(2)能在著火和爆炸危险的场合使用。

(3)受外界干扰影响小，对外磁场振动、噪音、温度、湿度等干扰的抵抗力强。

(4)能直接驱动气动执行机构，工作平稳可靠。

2．统一特性

(1)单元间的传递信号 0．2～1公斤／厘米²

(2)气源压力 1．4公斤／厘米²

(3)基本粘度 分别为输出压力范围±0．5%、±1%、±1．5%等

(4)灵敏度 ＜0．2%

(5)传送距离 ＜300米

(6)传送时间(在Φ4毫米×60米管道中) ＜5秒

(7)工作环境 温度－20～60℃

湿度 ＜95%

3．气动单元组合仪表的组成

气动单元仪表由变送单元、转换单元、计算单元、显示单元给定单元、调节单元和辅助单元七种类型仪表组成。

(二)电动单元组合仪表(DDZ型仪表)

1．特点

(1)灵敏度高，反应快。

(2)信号传递不受距离限制。

(3)可不需要气源系统，安装维护简单方便。

(4)易于与计算机、数据处理装置及其他自动化设备连接，便于实现生产过程综合自动化。

2．主要技术特性

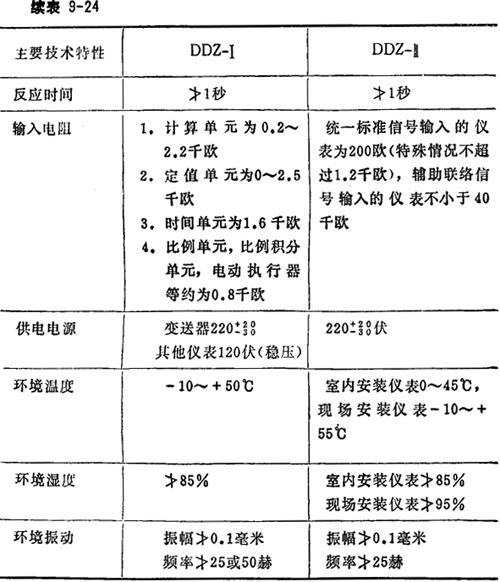

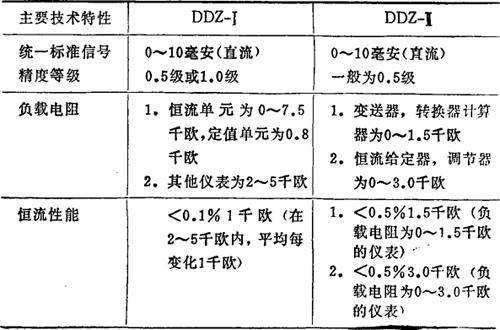

表9－24 DDZ型仪表主要特性

3．电动单元仪表的组合

目前我国生产和使用的电动单元仪表主要是DDZ-Ⅱ型，整个系列分成八大单元即变送单元(B)、转换单元(Z)、计算单元(J)、给定单元(G)、显示单元(X)、调节单元(T)、执行单元(K)、辅助单元(F)。
