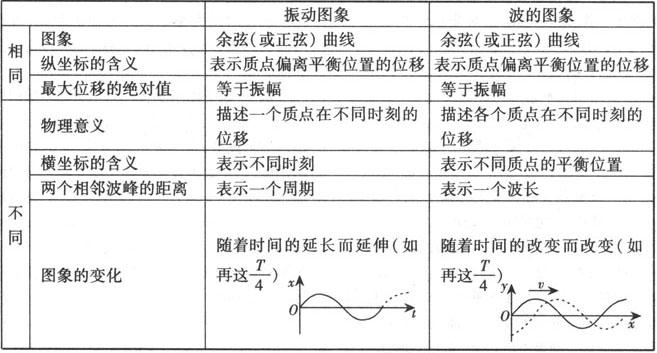

比较振动图象与波动图象

---

例1 一列波在介质中向某一方向传播，如图所示为此波在某一时刻的波形图，并且此时振动还只发生在M、N之间，已知此波的周期为T，Q质点速度方向在波形图中是向下的，下列说法中正确的是( )．

A．波源是M，由波源起振开始计时，P点已经振动时间T

B．波源是N，由波源起振开始计时，P点

已经振动时间3/4T

C．波源是N，由波源起振开始计时，P点已经振动时间

D．波源是M，由波源起振开始计时，P点已经振动时间

分析 因为此时Q质点向下振动，且此时Q质点右方邻近质点在Q点下方，说明波向左传播，所以N是波源，振动从N点传播到M点，经过一个周期，又P、N间水平距离为3λ/4，故质点已振动，选项C正确．

答 C．

例2 简谐横波在x轴上传播，在某时刻的波形如图所示．已知此时质点F的运动方向向下，则( )．

A．此波朝x轴负方向传播

B．质点D此时向下运动

C．质点B将比质点C先回到平衡位置

D．质点E的振幅为零

分析 由于质点F的运动方向向下，即可判断此波朝x轴负方向传播，选项A正确，确定此波朝x轴负方向传播，就可判断出质点D在此时向下运动，选项B正确．此时质点C向下运动，而质点B向上运动．质点C向下回到平衡位置，而质点B要向上运动到最大位移处再向下回到平衡位置，因此选项C项错误．振动的各质点的振幅应是相同的，质点的振幅不可能为零，选项D项也错误．

答 A、B．
