模具用液压油缸

---

1．通用液压缸的典型结构

通用液压缸用途较广，适用于机床、车辆、重型机械、自动控制等机械的液压传动。已有国标和国标标准规定其安装尺寸。模具用它抽拔型芯，具有抽拔力大、抽芯平稳、抽拔距离长、容易自动控制等优点。

端盖与缸筒连接方式如表8．4－15所示。

表8．4－15 端盖与缸筒连接方式

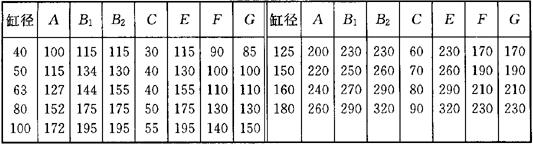

注：A－活塞杆头部铰接点至缸头中点距离；B₁－活塞杆头部铰接点至缸头内侧距离；B₂－活塞至缸尾铰接点距离；C－活塞杆外端至缸头外侧距离；E－活塞至缸尾外端距离；F－活塞杆外端至缸头内侧距离；G－活塞杆头部铰接点(固定点)至缸头外侧距离。
