槽轮机构设计要点

---

槽轮机构的设计，主要是根据间歇运动的要求确定机构类型、槽数Z、圆销数K、中心距a、圆销半径r及有关几何尺寸。设计要点如下：

❶  运动特性系数。在一个运动循环中，运动时间t_d与停歇时间t_j之和等于周期t，即t=t_d+t_j；运动时间t_d与周期t之比称为运动特性系数，用τ表示，即τ=t_d／i。τ表示槽轮机构的间歇运动特性，其值小表示停歇时间t_j长、运动时间t_d短。对于槽轮机构，显然t_d＞0、t_j＞0、0＜τ＜1。球面槽轮机构的τ值恒为1／2，且K=1。内啮合槽轮机构的τ值与Z有关，见表5．9-1。可见，其值恒大于1／2，且K=1。

表5．9-1 内啮合槽轮机构的运动特性系数τ值

表5．9-3 Z与、值的关系

a)槽轮；b)拨盘；c)拨盘滚子；d)滚子轴

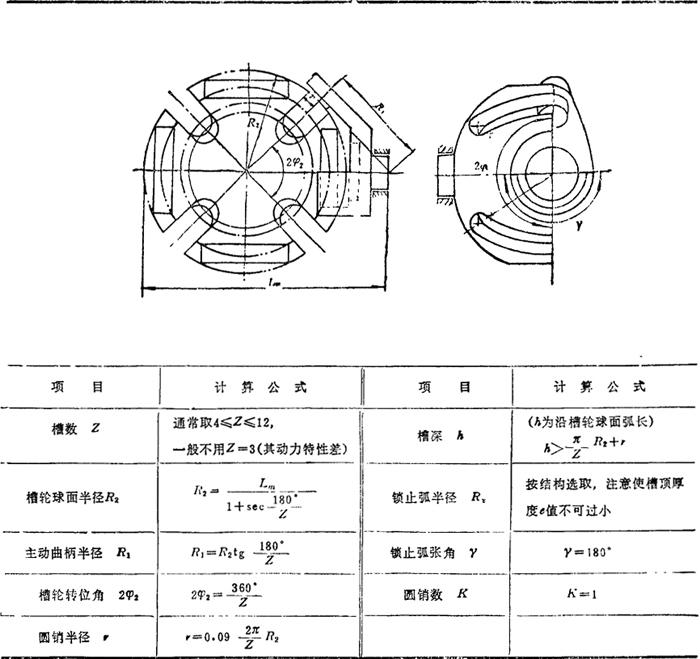

表5．9-5 球面槽轮机构的几何参数
