无功功率补偿

---

1．提高功率因数的意义和方法

糖厂由于采用大量感应电动机及变压器等用电设备，因此供电系统除供给有功功率外还需供给大量无功功率，这样使发、配电设备的能力不能充分利用，当功率因数偏低时，将造成发电机的输出功率、效率降低，成本提高，供电能力降低，网路电力损耗增加，线路电压损失增大，使用电设备运行条件恶化等。

根据水电部《供用电规则》规定，高压供电保证力率在0．9以上，其他保持在0．85以上，经过努力达不到以上规定者，应装必要的补偿设备。

补偿方法：糖厂一般采用静电电容器补偿根据技术经济计算结果，可设置在高压或低压侧。

2．静电电容器补偿容量的计算

静电电容器的补偿容量可按下式确定：

Q_c=α(tanΦ₁－tanΦ₂) (千乏)

Q_c=αP_tsq_c (千乏)

式中 P_1s——全厂(车间)的有功计算负荷(千瓦)

α——全厂(车间)平均负荷系数，一般取0．7～0．8

tanΦ₁，tanΦ₂——补偿前后均权功率因数角的正切值

q_c——补偿率(千乏／千瓦)按表12－10查出

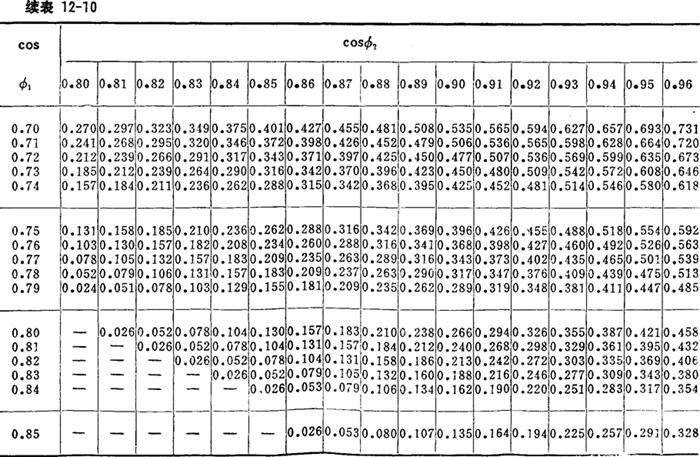

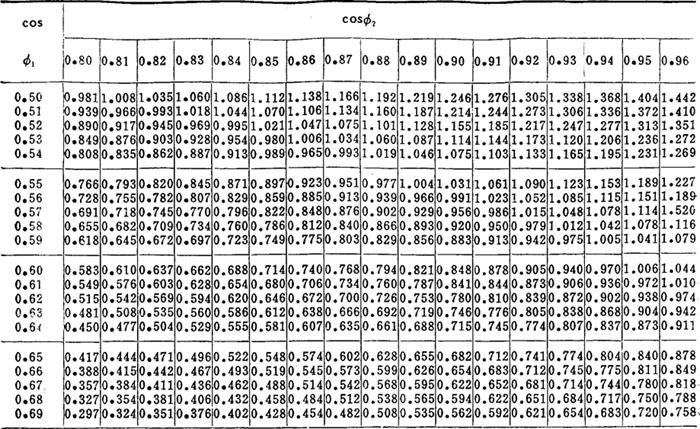

表12－10 补偿率q_c值

查表时cosφ₂值按电力部门的要求，cosφ₁可采用最大负荷时的数值。
