方向控制阀的安装连接

---

方向控制阀的安装连接方式可分为螺纹式、板式和法兰式，其中螺纹式连接的管口结构及技术条件可参见国家标准GB／T2878－93《液压元件螺纹连接——油口型式和尺寸》；法兰式连接的法兰结构及技术条件可参见有关的法兰标准。此处仅介绍板式连接方向控制阀的安装面。

(1)板式连接单向阀安装面

参见14．1．2(1)。

(2)四油口板式方向控制阀安装面(摘自GB／T2514－93)

本标准适用于四油口板式方向控制阀及其连接板或集成块。

A．字母符号

本标准中采用下列字母符号：

❶ 字母A、B、P、T、L、X和Y为油口符号；

❷ 字母F₁、F₂、F₃、F₄、F₅、F₆为固定螺钉孔符号；

❸ 字母G为定位销孔符号；

❹ 字母D为固定螺钉直径符号；

❺ 字母R为安装面圆角半径符号。

B．公差

(A)安装面，即粗点划线以内的面积，采用下列数值：

❶ 表面粗糙度：R_a不大于0．8μm；

❷ 表面平面度：每100mm距离上0．01mm；

❸ 定位销孔直径公差：H12。

(B)从坐标原点起，沿x和y轴计算孔位置尺寸的公差如下：

❶ 定位销孔：±0．1mm；

❷ 螺纹孔：±0．1mm；

❸ 油口：±0．2mm；

C．安装编号及尺寸

(A)主油口最大直径为4mm的安装面(油口尺寸代号：02)：

❶ 安装面编号：GB2514－AA－02－4－A；

❷ 尺寸：表16．1－4。

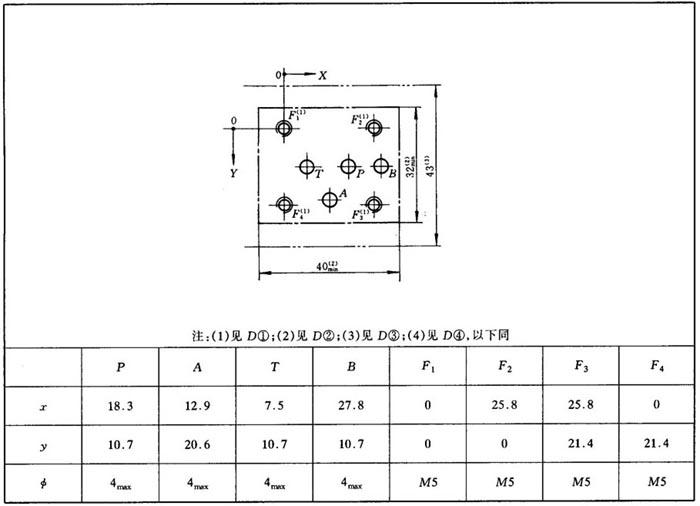

表16．1－4 主油口最大直径为4mm的安装面(代号02)尺寸 单位：mm

(B)主油口最大直径为6．3mm的安装面(油口尺寸代号：03)：

❶ 安装面编号：GB2514－AB－03－4－A；

❷ 尺寸：表16．1－5。

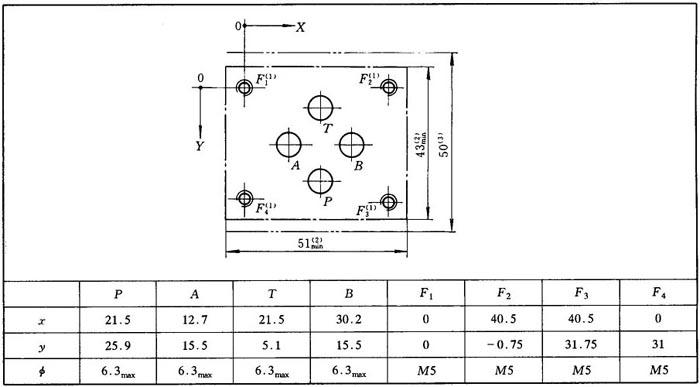

表16．1－5 主油口最大直径为63mm的安装面(代号03)尺寸 单位：mm

(C)主油口最大直径为11．2mm的安装面(油口尺寸代号：05)：

❶ 安装面编号：GB2514－AC－05－4－A

❷ 尺寸：见表16．1－6。

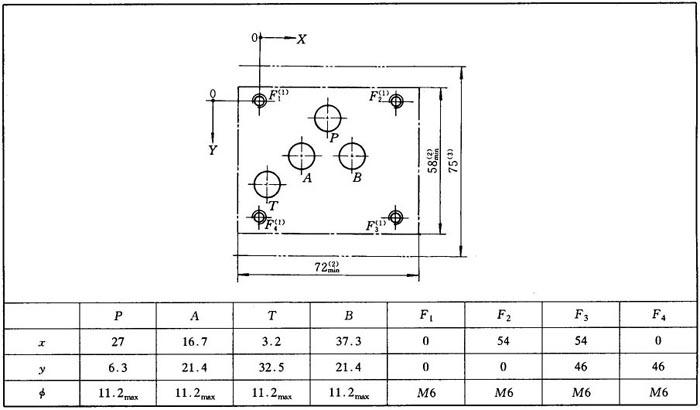

表16．1－6 主油口最大直径为11．2mm的安装面(代号05)尺寸 单位：mm

(D)主油口最大直径为17．5mm的安装面(油口尺寸代号：07)：

❶ 安装面编号：GB2514－AD－07－4－A；

❷ 尺寸：表16．1－7。

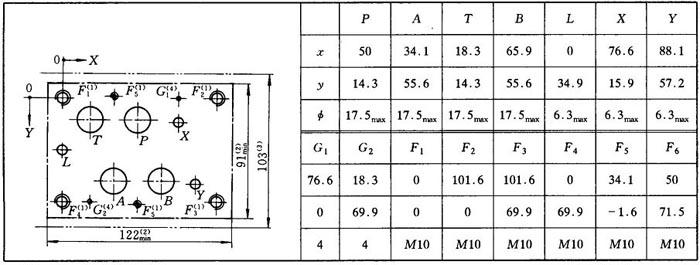

表16．1－7 主油口最大直径为17．5mm的安装面(代号07)尺寸 单位：mm

(E)主油口最大直径为23．4mm的安装面(油口尺寸代号：08)：

❶ 安装面编号：GB2514－AE－08－4－A；

❷ 尺寸：见表16．1－8。

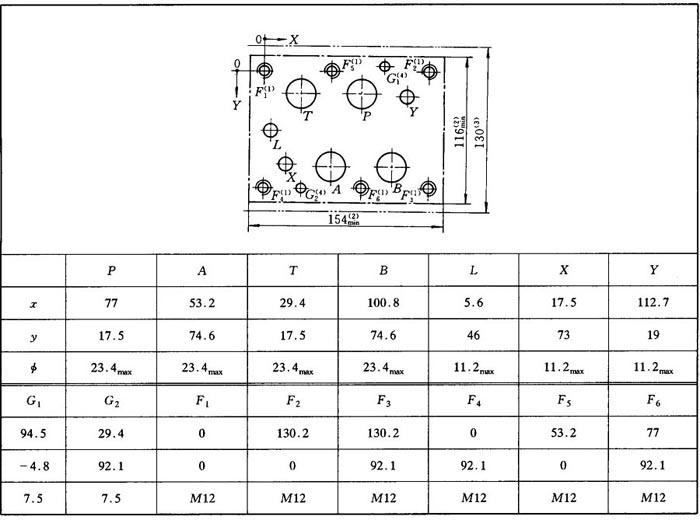

表16．1－8 主油口最大直径为23．4mm的安装面(代号03)尺寸 单位：mm

(F)主油口最大直径为32mm的安装面(油口尺寸代号：10)：

❶ 安装面编号：GB2514－AF－10－4－A；

❷ 尺寸：见表16．1－9。

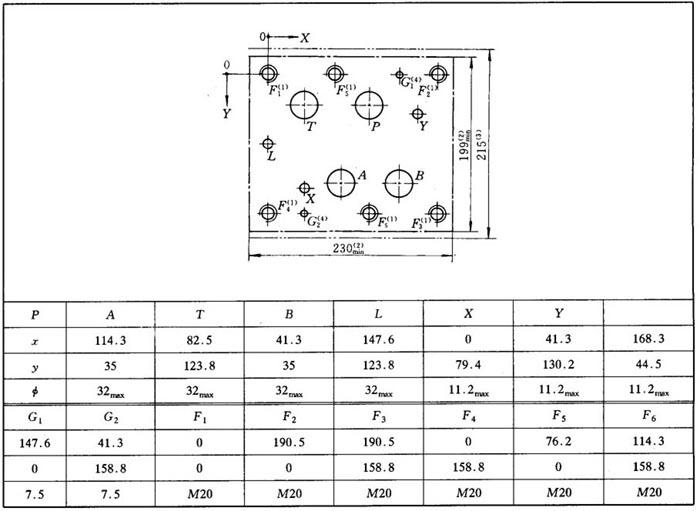

表16．1－9 主油口最大直径为32mm的安装面(代号03)尺寸 单位：mm

D．其他技术要求

·螺钉孔的最小螺纹深度为1．5D(D是螺钉直径)。对于铸铁金属材料的安装面，固定螺钉孔螺纹旋入深度为1．25D。螺钉孔总深度为2D+6mm。

·粗点划线所规定的面积是该安装面的最小面积。矩形直角处可做成圆角，圆弧半径R_max为D。

各螺钉孔沿X和Y轴至安装面边缘的距离相等。

·采用本安装面的每个阀所需的最小空间，也就是集成块上两个相同安装面的最小中心距。

·各定位销孔的最小深度为8mm。

·制造厂必须注明各安装面的底板或集成块的最高工作压力。
