振动输送机

---

振动输送机(又称簸送机，见图6－32)的主体。

A=3600·B·H·v·γ·K(吨／小时)

式中 B——振槽宽度(米)

H——糖层高度(米)

v——糖层前进速度(米／秒)

γ——砂糖重度(吨／米³)

K——不均衡系数

糖层前进速度计算

v=0．21·R·n·f·tgα(米／秒)

式中 R——曲柄半径(米)

n——曲柄转数(转／分)

f——摩擦系数，砂糖为0．3

α——摇臂对垂直线的角度

振动输送机

振动输送机(又称簸送机，见图6－32)的主体为一宽的平槽，由弹性支腿(摇臂)支撑；支腿与水平向约成70°角。它的最大优点为对糖的磨损较少，适宜用于砂糖输送。

1．生产能力计算

G=3600BHvγ

式中 G——输送砂糖量(吨／时)

B——槽宽(米)

H——槽中糖层厚度，一般为0．05(米)

γ——砂糖容重，为0．8(吨／米)

v——砂糖沿槽平面移动速度(米／秒)一般取为0．15～0．21米／秒，或按下式算出

v=0．21nRftgα(米／秒)

式中 n——传动曲柄转速，一般为250～500转／分

R——曲柄半径，通常为0．01～0．025米

f——糖对槽的摩擦系数，取0．3

α——静止时弹性支腿对垂线的倾斜角，通常为16～20°

2．功率消耗

式中 G₁——振动部分重量，可取为0．12～0．15(吨／米)

n——曲柄转速，250～500(转／分)

R——曲柄半径，0．010～0．025(米)

G——输送的砂糖量(吨／时)

L——输送机长度(米)

ω——系数，当α为16～20°时，ω为0．67～0．53

3．曲柄半径与转速间的关系(见表6－66)

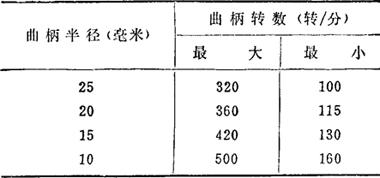

表6－66 曲柄半径与转速关系

4．振动输送机的规格

制糖设备系列化后，振动输送机规格(以槽宽计，毫米)定为三种：800，1000，1200。

表6－67为正常情况下三种振动输送机的性能。

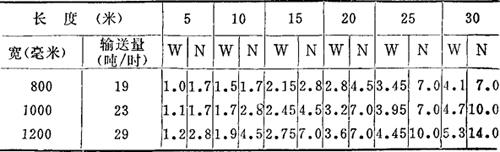

表6－67 三种振动输送机不同长度下的输送量、自重及耗用功率

注：W=设备自重(吨)，N=设备耗用功率(千瓦)
