恒速阀

---

为了不因负载变化而影响执行机构的速度，可采用恒速阀。恒速阀有两种。一种称调速阀，它是在节流阀前串联减压阀组成；另一种称溢流节流阀，它由节流阀和溢流阀并联而成。

调速阀如图7．6－36所示。来自泵的油经过减压阀的减压口1，再经节流阀的节流口3，然后到液压缸。当缸的负载变化时，由于减压阀的自动调节作用，可使流过节流阀的流量保持恒定，从而保证了缸中活塞的运动速度恒定。如需改变活塞速度可调节节流阀的开口量。常用的QF型和Q型调速器的技术参数见表7．6－23和7．6－24，其型号的意义如下：

1－减压口；2－减压阀；3－节流口；4－节流阀；5－行程限位螺钉

表7．6－23 QF型调速阀技术参数

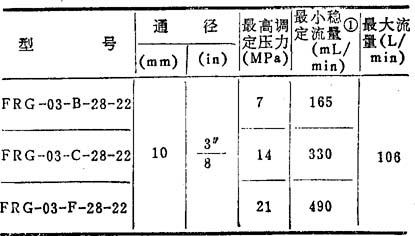

表7．6－25 FRG型溢流节流阀技术参数

注：
❶ 最小稳定流量的试验条件：油温40℃，粘度21mm／s。
