强尼龙带总轴传动的设计计算

---

【说明】 强力尼龙带传动与普通平皮带或三角橡胶带比较，具有负载能力大、受力伸长量少，运行平稳和传动效率高等优点，它被广泛用于中小型造纸机的总轴传动。但是，过去大多参照普通平皮带的计算公式设计，往往忽视了尼龙带具有较大预拉力的特点，产生较大轴向推力，导致总轴窜动或轴承发热、早期破坏等后果。为此，应对其进行合理计算和布局，其受力分析如图1－15－84。

1．强力尼龙带给轴的压力计算

【说明】 当尼龙带速度V小于或等于25m／s时，给轴的压力可用下式计算。

【公式】

(a)传统布置 (b)改进型布置

【公式】

式中 F——由于强力尼龙带预压力在总轴上产生的总轴向推力(N)

n——传动组数，一般n=10～12

L——锥形皮带轮长度(mm)，见图1－15－84

其它同上

3．强力尼龙带型号的选择

【说明】 用于锥形带轮的强力尼龙带的宽度不宜太宽，过宽的尼龙带反而加速磨损。一般推荐如下。

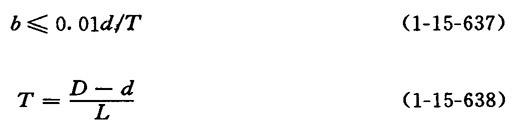

【公式】

式中 b——带宽(mm)

T——带轮锥度

其它同上

【附表】 部分国产尼龙带的型号系列见表1－15－55

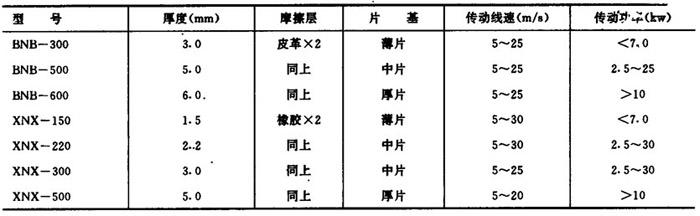

表1－15－55 国产强力尼龙带的部分型号系列

注：薄片0．4～0．5mm，中片0．8～0．9mm，厚片1．2～1．3mm
