工具钢的分类和特性

---

表1为1978年常用的工具钢成分范围。成分和性能相似的工具钢使用同一大写字母表示，而在同一系内，每个钢种用数码表示。表2所列的工具钢种已被取消，通常已不再应用了，

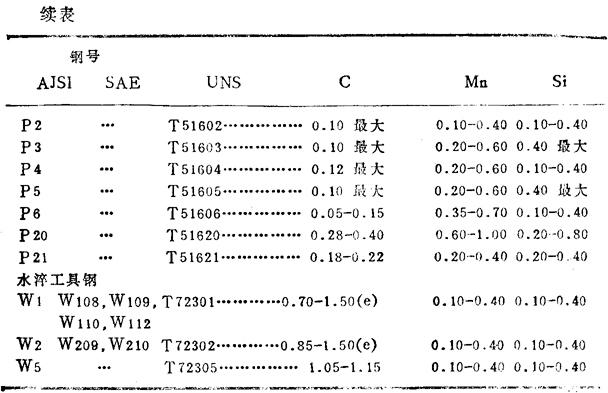

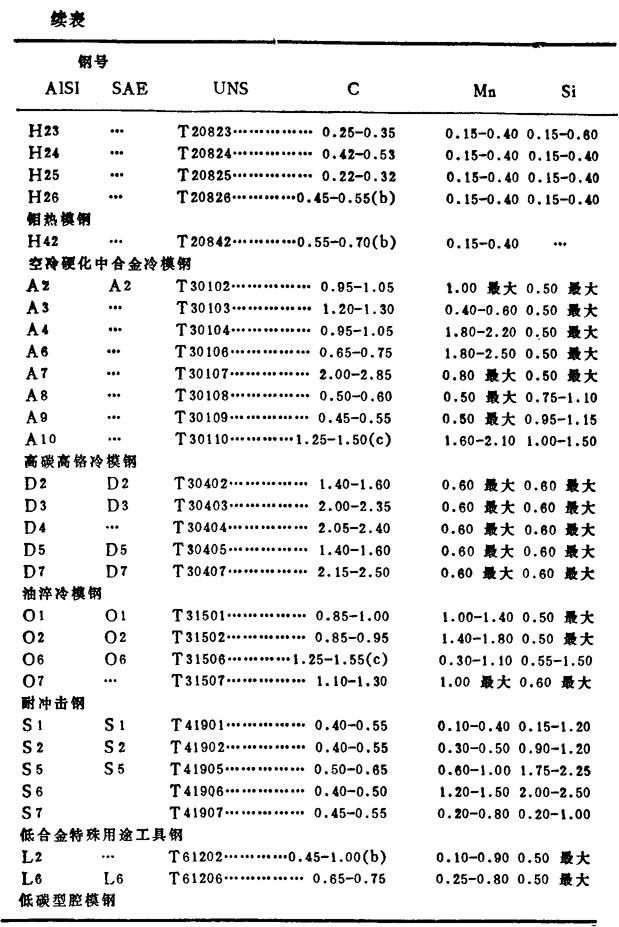

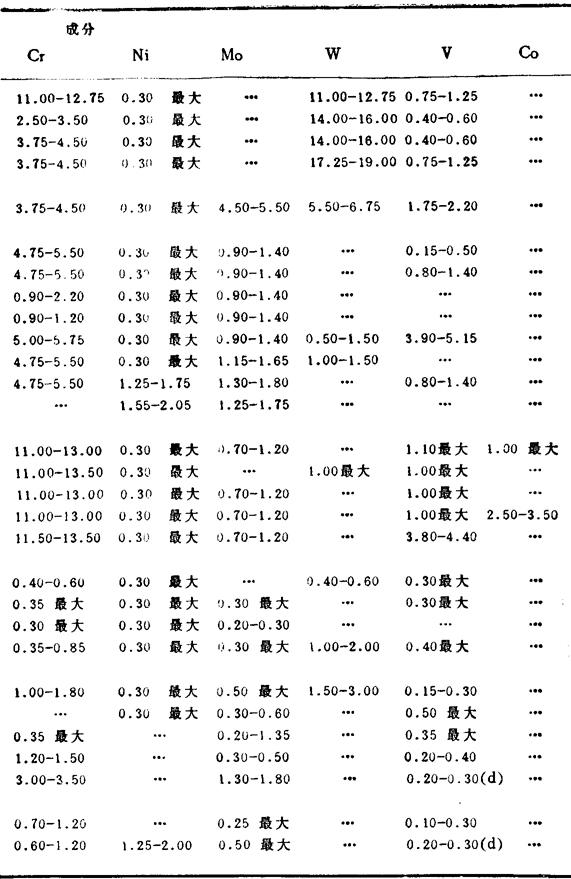

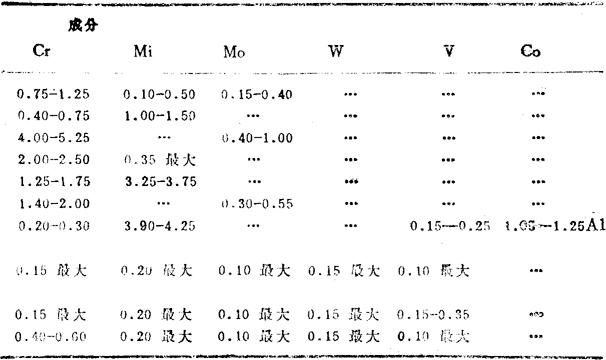

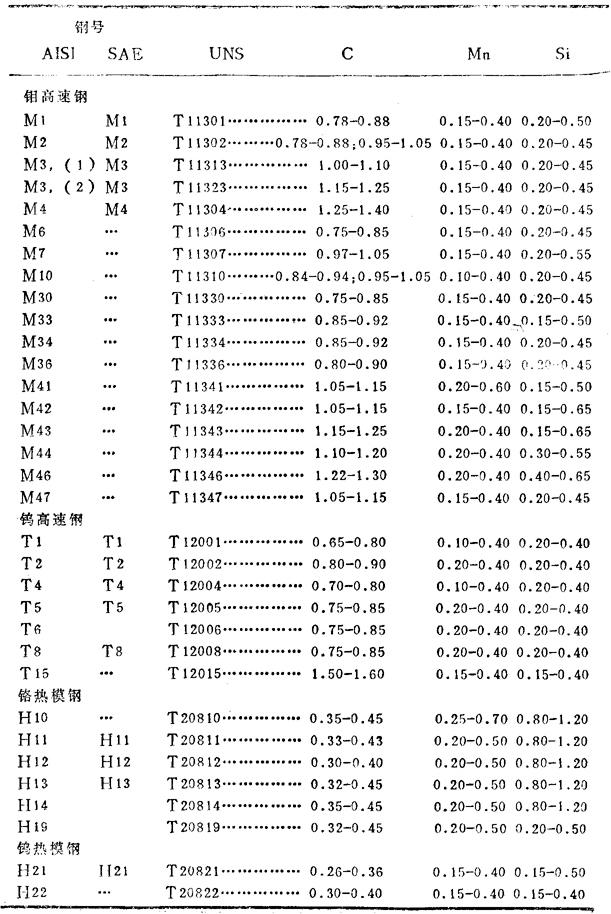

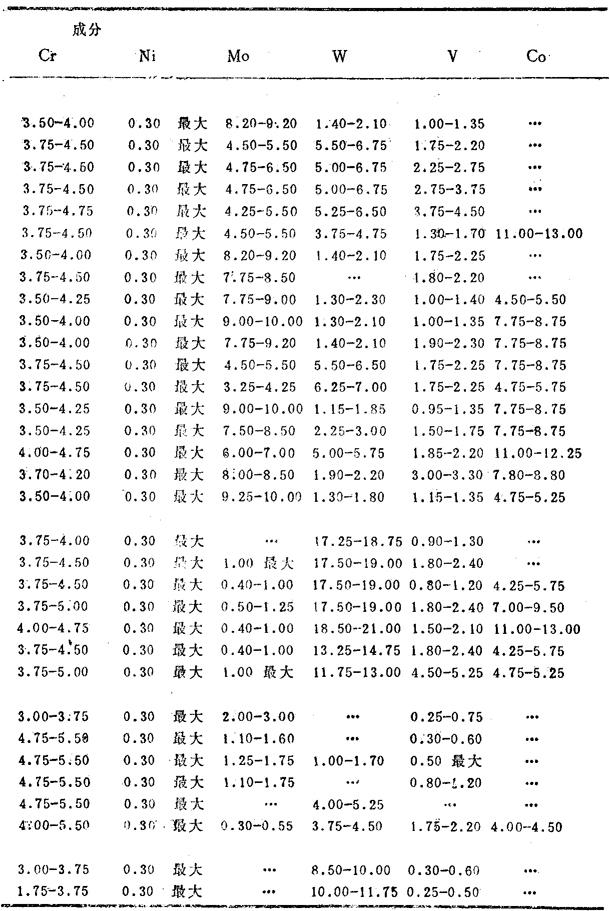

表1 基本类型的工具钢的成分范围

注：(a)除W组外，所有各组含Cu0．25(最大)，P、S0．03(最大)；W组钢含Cu0．20(最大)，P、S0．025(最大)。同时规定H、M和T组中硫可提高0．06～0．15%改善机加工性能。

(b)按几种碳含量范围供应。

(c)显微组织中有游离石墨。

(d)可任意选择。

(e)在尾标上注出特殊的含碳范围。

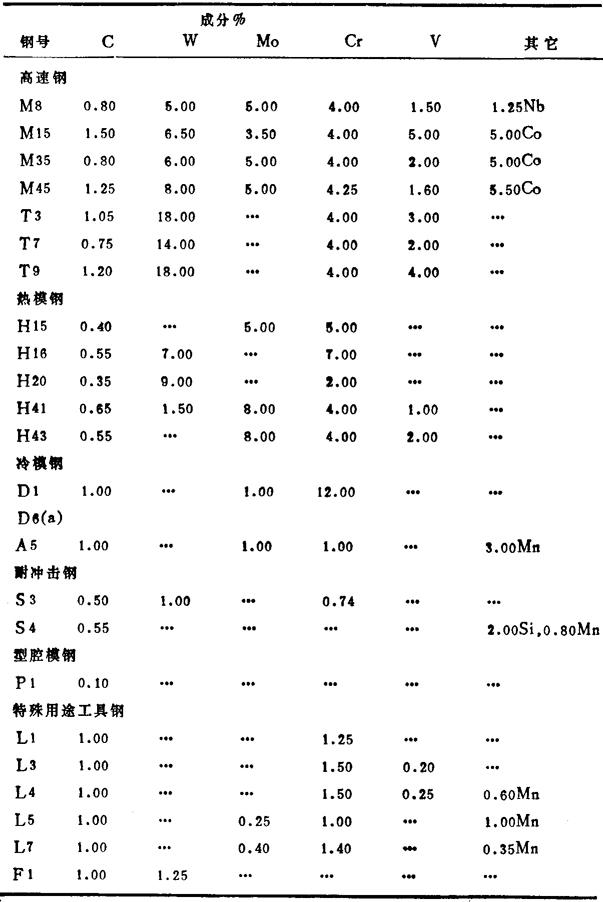

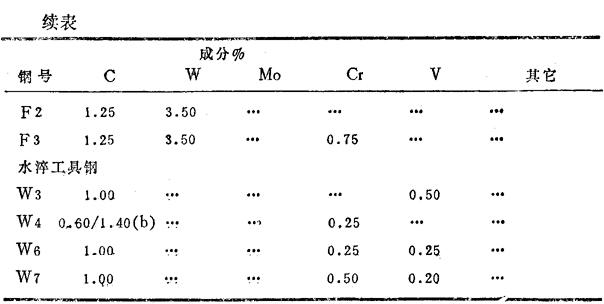

表2 一般不再使用的工具钢成分

注：(a)现为表1中的D₃。

(b)可有不同的含碳量。

规范 工具钢按照ASTM几种规范中不同的标准进行生产。参考文献1中有许多有用的资料，它们扼要地阐明了大多数工具钢的制造工艺。常常是，个别生产者出于商业上的目的而要求更严格的化学和(或)冶金标准。工具钢的标准规范——ASTMA600、A681及A686——可作为订货协议的基础。ASTMA600中列入了对钨和钼两种高速钢的标准要求；A681用于热作、冷作、耐冲击、特殊用途及型腔模用钢；A686适用于水淬工具钢。然而，在很多情况下，工具钢也使用商业名称订购，因为使用者发现：某特定生产厂所制的某种特定的工具钢比按另一种资料订购的相同的AISI型工具钢，在特定的应用条件下给出更好的性能。
