大、小放汽热回收计算

---

【例】已知条件(按蒸煮物料衡算为依据)：

小放汽：起止温度(C)：120～172

延续时间(h)：1．0

放出的蒸汽量D_小(kg／t风干浆)：169

大放汽：起止温度(℃)：172～158

延续时间(小时)：0．5

放出的蒸汽量D_大(kg／t风干浆)：205

冷凝液在冷凝器内冷却到60C(t)

冷却水温度由10C(t₁)加热到70C(t₂)

按两个锅同时进行小放汽和大放汽来计算。

1．大、小放汽在冷凝时的总放热量Q_总

工小放汽放出蒸汽量D₃

D₆=169G₁=169×10．88=1838(kg／h)

❷ 小放汽平均温度t_小

❸ 大放汽放出蒸汽量D₇

❹ 平均温度t_大

❺ 进入冷凝器的最大蒸汽量D_最大

【公式及计算】

D_最大=n(D₆+D₇) (1－2－57)

=2(1838+4460)=12600(kg／h)

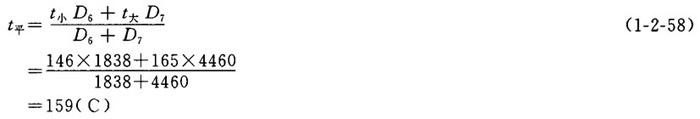

❻ 按量均规律计算出蒸汽的平均温度t_平

【公式及计算】

查饱和蒸汽表得：温度为159C的饱和蒸汽的热焓为(r₂)2762kJ／kg，液体热量为(r₁)672kJ／kg。

❼ 蒸汽冷凝时放出的热量Q₁

【公式及计算】

❽ 冷凝液冷却时放出的热量Q₂

【公式及计算】

Q₂=D_最大(r₁－C_水t) (1－2－59)

=12600(672－4．1868×60)

=5304600(kJ／h)

❾ 总放热量计算Q_总

Q_总=Q₁+Q₂=26334000+5304600

=31638600(kJ／h)

2．冷却水耗用量W

❶ 每小时最大用水量W_最大

【公式及计算】

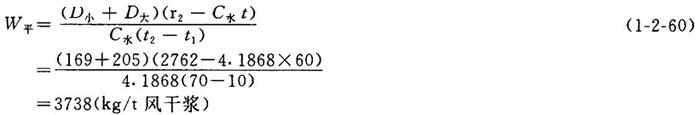

❷ 每吨浆冷却水的平均用量W_平

【公式及计算】

3．冷凝器所需的传热面积F

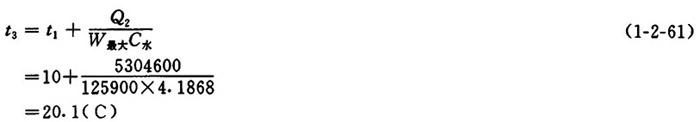

❶ 当蒸汽全部冷却为冷凝液时，冷却水的温度t₃

【公式及计算】

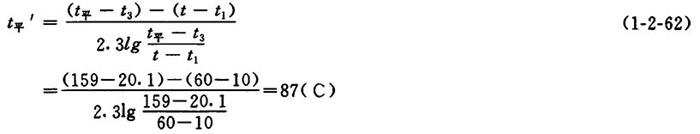

❷ 冷却冷凝液期间的温度对数平均值t_平′

【公式及计算】

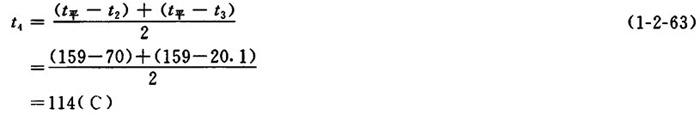

❸ 冷却期间的温度平均差t₄

【公式及计算】

❶ 所需传热面积F

冷凝蒸汽时所需传热面积F₁

【说明】取传热系数K₁=6280kJ／(m²．h．℃)。

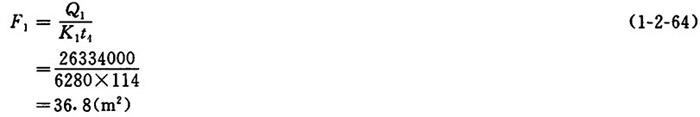

【公式及计算】

冷却冷凝液时所需传热面积F₂

【说明】取传热系数K₂=4186．8kJ／(m²·h·C)

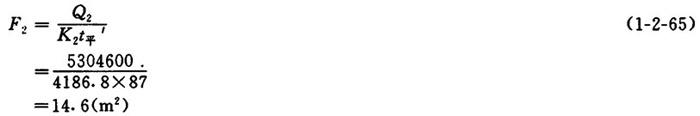

【公式及计算】

总传热面积F_总

F_总=F₁+F₂=36．8+14．6=51．4(m²)

4．冷凝器的单位传热面积计算

❶ 每日每吨风干浆传热面积F₃

❷ 每米³锅容传热面积F₁
