块矿的破碎

---

大多数采用两段破碎中间经筛分的流程，例如：

一段破碎可选用颚式破碎机或反击式破碎机，二段破碎可选用双辊破碎机或反击式破碎机。

有些工厂采用一段破碎加筛分的流程，一般采用反击式破碎机。此流程多用于结块的硫精砂(或尾砂)的处理。

1．颚式破碎机

块矿破碎时，一般采用颚式破碎机作为粗碎，如第二级破碎采用辊式破碎机时，则经颚式破碎机破碎后的粗碎程度应保证所获得的碎块符合辊式破碎机的条件(辊的直径和辊间的距离)，一般要求碎块的大小应为辊径的1／20～1／25。

颚式破碎机的生产能力可按每平方厘米进料面积处理的矿石计算，一般约为15公斤／厘米²·时，则生产能力：

式中 a——进料口长度，厘米；

b——进料口最大宽度，厘米。

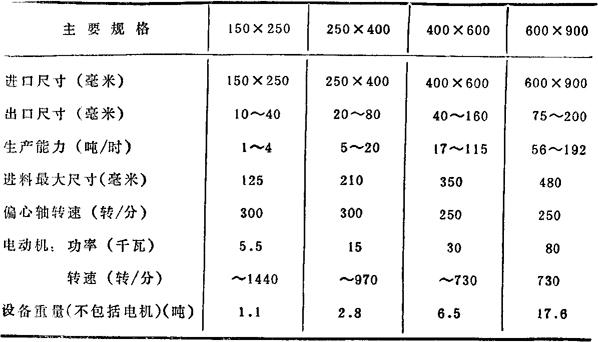

表6－2－3 国产颚式(复摆式)破碎机

颚式破碎机所需功率可按下列经验式估算：

式中 a、b——同上式。

2．反击式破碎机

反击式破碎机目前已被广泛应用。其功率消耗较小，一般为0．5千瓦／吨，比颚式破碎机节省1／3，比双辊破碎机节省1／2～4／5。破碎程度较高，排料粒度小，有可能经一次破碎达到要求。但易损件(反击锤和反击板)容易磨损，需经常更换。

反击式破碎机的生产能力可按下式计算：

Q=60K₁C(h+a)bdnγ(吨／时)

式中 K₁——修正系数，一般取0．1；

c——转子上的板锤数；

h——板锤高度，米：

a——板锤与反击板之间的间隙，米；

b——板锤宽度，米；

d——出料粒度，米；

n——转子的转数，转／分；

γ——物料假比重，吨／米³。

电动机的功率可按下式近似计算：

N=K₂Q(千瓦)

式中 Q－生产能力，吨／时；

K₂－系数，一般取0．5～1．4。

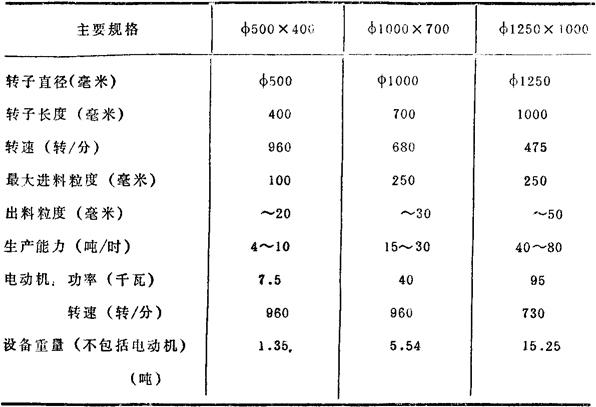

表6－2－4 反击式破碎机

3 双辊破碎机

光面的双辊破碎机用于硫铁矿的第二级破碎(细碎)。其生产能力可按下式计算：

Q=60πKDLndγ(吨／时)

式中 K——物料的松散系数，取0．1～0．3；

D——辊子直径，米；

L——辊子长度，米；

n——辊子转数，转／分；

d——破碎产品的最大粒度，米；

γ——矿石的真比重，吨／米³。

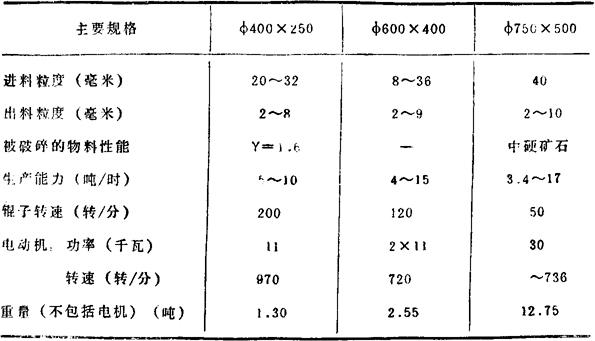

表6－2－5 辊式破碎机

4 筛分设备

在硫铁矿(硫精砂)的筛分中，采用SZZ自定中心振动筛比较普遍。其生产能力可按下式计算：

Q=F₁γqKLMNOP(吨／时)

式中 F₁——振动筛有效筛分面积0．85～0．9F，米²；

γ——矿石假比重，吨／米³；

q——单位筛分面积平均生产能力，米³／米²·时，见表6－2－6：

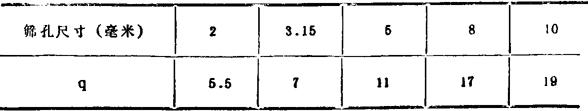

表6－2－6

K，L，M，N，O，P——校正系数，见表6－2－7。

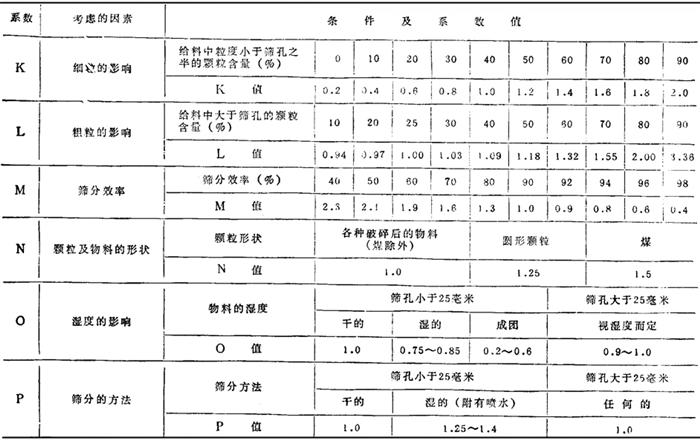

表6－2－7
