因果分析图法

---

运用因果图分析影响产品质量诸因素间因果关系的一种方法。

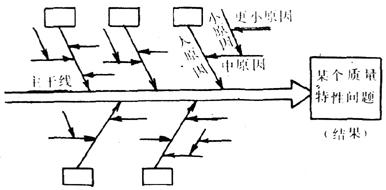

因果图又称树枝图或鱼刺图(见下图)。有一条主干线指向结果，并从主干线分别引出大枝、中枝、细枝、小枝，以说明造成不合格产品的各种大、中、小原因。

为了查清产生某种质量问题的原因，可采用开调查会的办法，从“5M1E”六个方面集思广益、步步深入分析。把分析提出的原因从主到次、从大到小、从粗到细、寻根究底，如实简明地反映在因果图上，据以有针对性地为消除不合格品、提高产品质量采取有效措施。措施实施以后，应再用排列图等检验其效果。
