因果分析图

---

亦称“树枝形图”、“鱼刺图”。

通常指用于分析产品质量的一种图表。它是采用分析会的方式，对群众的意见反映在一张图上，从图中找出质量问题产生的原因，寻根究底，反复绘制，直到把真正的主要的原因找出为止。其图形如树枝或鱼刺，故亦称树枝形图或鱼刺图。

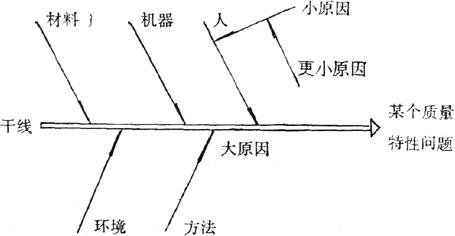

因果分析图的绘制简便，中间一条有箭头的粗线，表示要分析某个质量特性问题。

粗线上下的箭头，分别表示影响质量的大小原因。

因果分析图的绘制，需要有一定的技术水平和生产经验对整个生产过程要全面、深入的了解，才能找出质量问题的真正原因。因果分析图只反映影响质量的因果关系，却不能确切地反映各种因素对质量影响的程度。
