压榨的线压力与偏心距的关系计算

---

【说明】 双辊压榨的安装形式有两种(如图1－15－35和图1－15－36)，其结构见示意图1－15－37，受力分析如图1－15－38。不同的压榨装置，其线压力与偏心距的变化关系是不同的，故“只要偏心距加大，辊间线压力就减少”的说法是错误的。

1．杠杆系统施加给压辊的压力(方向垂直向下)F的计算

【说明】 由图1－15－36和图1－15－37，根据力矩平衡作用原理计算F如下。

【公式】

式中 F——杆杆系统施加给压辊的压力(N)

AO——末级杠杆支点前的长度(m)

OB——末级杠杆支点后的长度(m)

W——杠杆加压系统工作时产生的作用在末级杠杆上A点的作用力

【讨论】 由上式可知，只要杠杆系统确定，F就为一常量。

2．辊间线压力与偏心距的关系计算

【说明】 偏转角γ的改变引起并决定偏心距的大小，为此，在计算中，偏心距可用偏转角γ表示。｜γ｜增大，偏心距亦增大；反之，｜γ｜减少使得偏心距减少。

【公式】

式中 q——辊间线压力(N／m)

G——由上压辊及其轴承和轴承座产生的重力(N)

F——同上

b——压辊工作面宽度(m)

α——末级杠杆上OB与铅垂线的夹角(度)

γ——两压辊的中心联线与铅垂线的夹角(偏转角)(度)，下压辊偏向杠杆OB一侧时为负值；偏向另一侧时为正值

【讨论】
❶ 只要杠杆系统确定，F为一常量，压榨装置确定后G和b不变，因此设：

❷ α的变化有三种形式(见图1－15－36)，同样，γ的变化也有三种情况，即γ=0°、γ＞0°和γ＜0°。

❸ 不论α如何变化，只要α+γ=90°，线压力q就取得该压榨型式下的是小值；不论α如何变化，只要当γ=0°也就是压榨装置无偏心距时，线压力q都等于K。

❹ 若令偏心距的变化为n，且：

则线压力与偏心距的变化n的关系见表1－15－27。

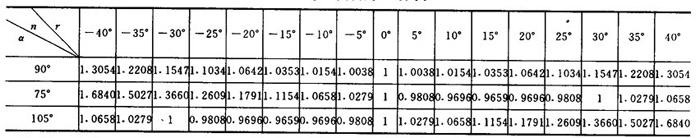

表1－15－27 线压力q与偏转角γ的关系
