压区宽度的计算

---

【说明】 压区宽度取决于外加压力、辊面材质的机械特性(硬度、纵向弹性模数、泊松系数等)、辊径和辊间物质的压缩变形特性(主要指毛毯)，它又决定了在外加压力下的压区平均压力P，而P正是决定湿压榨脱水效率的主要因素。压区宽度有下列几种计算方法。

1．一般计算法

【公式】

式中 C——压区宽度(m)

q——辊间线压(N／m)

D₁、D₂——相应地为两个压辊直径(m)

E₁、E₂——辊体或辊面层(包胶层)的纵向弹性模数(Pa)

μ₁、μ₂——辊体或辊面层的泊松系数，对于胶层可取μ0．

2．当一个辊筒有包胶层时压区宽度计算

【公式】

式中符号含义及单位同前

3．李达尔(L·Rydar)的用计算机计算压区宽度公式

【公式】

式中 C——压区宽度(in)

q——辊所受的负荷(Ib／in)，即外加线压力

δ——胶层工作厚度(in)

D₁——包胶压辊的直径(in)

D₂——与包胶辊相接的硬辊直径(in)

H——胶层硬度，以1／8in直径的球测出的普氏硬度(P&J)

【附表】 压榨辊的特征及压区宽度等参数见表1－15－26

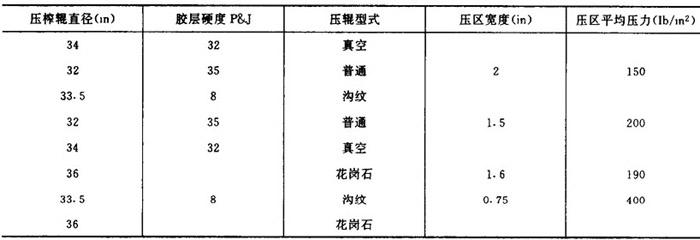

表1－15－26 压榨辊的特征和压区宽度(线压300Ib／in)

注：
❶ 1Ib／in=175．187N／m❷ 1Ib／in²=6897．11Pa
