压力继电器

---

压力继电器是利用液体压力启闭电气触点的液电信号转换器。当系统压力达到调定值时，压力继电器发出电信号，通过电气元件(如电机、电磁铁、电磁离合器、继电器等)，控制液压元件的动作(如泵的启动和停机、泵的加载或卸荷，电磁阀的换位、完成执行元件的顺序动作，系统的电气保护和连锁等)。

压力继电器由压力位移转换装置和微动开关两部分组成。按压力－位移转换器的结构，压力继电器可分为柱塞式、弹簧管式、膜片式和波纹管式四种类型，其中最常用的是柱塞式。

图7．6－29所示为PF型差径柱塞式压力继电器。它和柱塞直径相同的非差径的压力继电器比较，具有弹簧刚度小、启闭特性好、重复精度和灵敏度高等特点。其技术参数见表7．6－19，型号意义如下：

1－调节螺钉；2－微动开关；3－橡胶隔膜；4－继电器本体；5－柱塞；6－调压弹簧；7－调压螺钉。

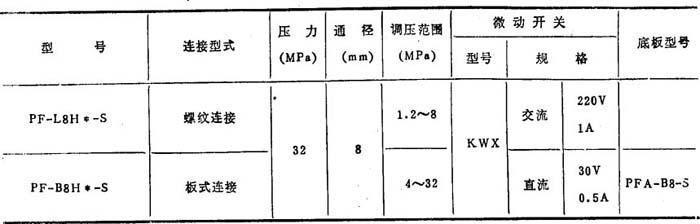

表7．6－19 PF型差径柱塞式压力继电器技术参数

图7．6－30所示为PF型双柱塞式压力继电器。其柱塞和触点都有两个，可发出两种电信号，技术参数见表7．6－20，型号意义如下：

❶ 名称：压力继电器PF

❷ 连接型式：L为螺纹连接；B为板式连接

❸ 通径：mm❹ 压力调节范围(MPa)：B为0．7～7；C为3．5～14；H为7～21

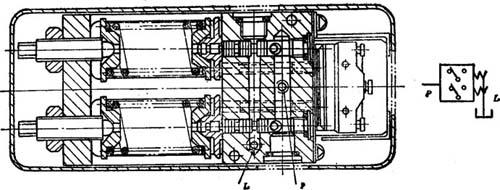

圈7．6－30 PF型双柱塞式压力继电器

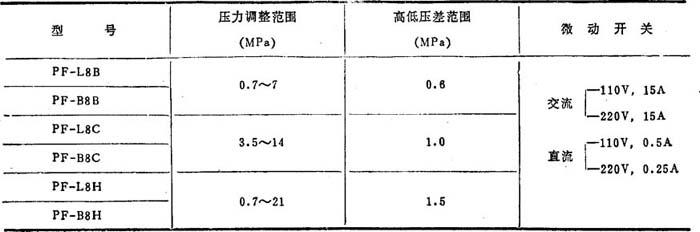

表7．6－20 PF型双柱塞式压力继电器技术参数
