单缸气、液驱动连杆机构

---

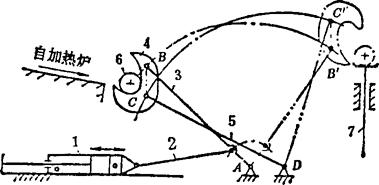

例5．2-251 铸锭供料机构

如图所示，当机构处于实线位置时，铸锭6自加热炉进入盛料器4；由水压缸1推动连杆2，使双摇杆机构转至AB′C′D位置，盛料器4翻转180°，铸锭6被卸在升降台7上。

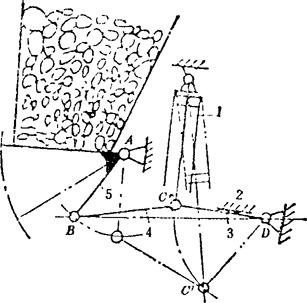

例5．2-252 平板式气动闸门机构

如图示，气缸1的活塞杆通过连杆4带动闸门5开或关。图中实线位置，闸门处于关闭，此时C点稍越过BD连线，在连线上方，使机构具有自锁作用；同时，在即将关闭时，杆3、4趋近直线，有很大的增力作用，使闸门关紧。2为限位挡块。图中双点划线位置为闸门的开启状态。

例5．2-253 造型机的顶箱机构

如图所示，摆动气缸1的活塞杆通过连杆带动杆2上下运动，完成顶箱动作。
