铲抛机soil scraper-thrower

能连续铲土并横向抛土的农田建设机械。与拖拉机配套使用，用于修筑梯田、开挖大中型沟渠等作业。具有效率高、机动性好等特点。
类型与结构 按抛土工作部件的型式不同，分为圆盘式和带式两种类型；按与拖拉机的配挂位置又可分后置式、前置式和复式三种。

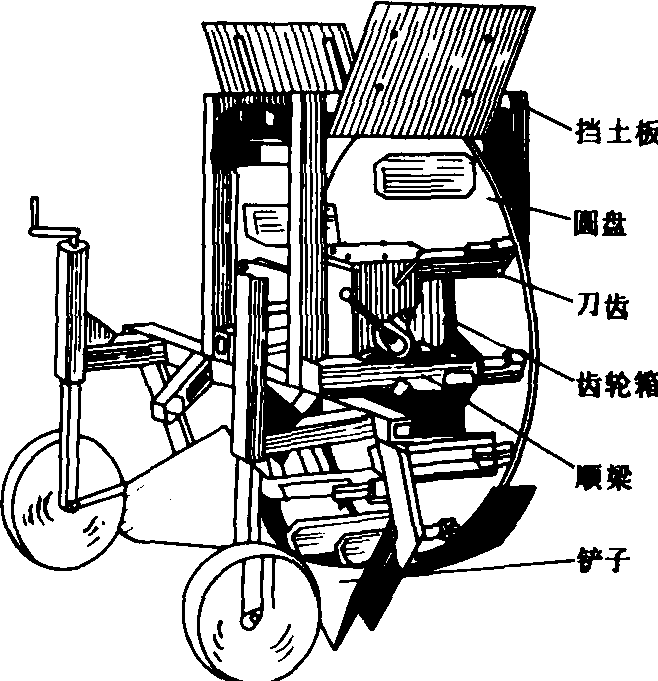

圆盘式铲抛机 由机架、起土铲、抛土圆盘、抛土刀齿、挡土板和传动装置等组成(图1)。抛土刀齿安装在抛土圆盘上，与抛土圆盘一起旋转。抛土圆盘由拖拉机动力输出轴经万向节传动轴和变速箱驱动。作业时，起土铲将土壤铲起并集送至抛土圆盘前下方的弧形导向板上，土壤在旋转圆盘上的抛土刀齿作用下，沿弧形导向板横向移动，在弧形导向板的末端（始抛位置），由于离心力的作用被横向抛出。弧形导向板为圆弧柱面，与抛土刀齿回转相配合的间隙为1～5毫米，柱面包角为90°，开始抛出土壤的始抛角为45°，以取得最大的抛土距离。变速箱设有换向机构，以实现往返作业时向一侧抛土的要求。铲土深度通过改变地轮相对机架的位置进行调节，一般为10～20厘米。圆盘式铲抛机适宜的前进作业速度为2.5～3千米/小时。后置圆盘式铲抛机具有结构简单、重量轻、工效高等优点，但由于工作部件配置在拖拉机的后面，不能自行开路，对复杂地形或陡坡的适应性较差。前置圆盘式铲抛机的起土铲和抛土圆盘配置在拖拉机前部，作业时可自行开路，提高了适应范围。但传动机构比较复杂，而且由于在前面抛土，驾驶员工作条件恶劣、视野差。复式圆盘铲抛机是由拖拉机后面悬挂的后置圆盘式铲抛机和拖拉机前部悬挂的八字形集土铲组成的复式作业机组。作业时可先清除障碍或在横坡自行开路，对复杂地形的适应性较好；八字形集土铲可调为一字形或V型推土铲，因而兼有推土机的功能，具有一机多用的特点。

图1 圆盘式铲抛机

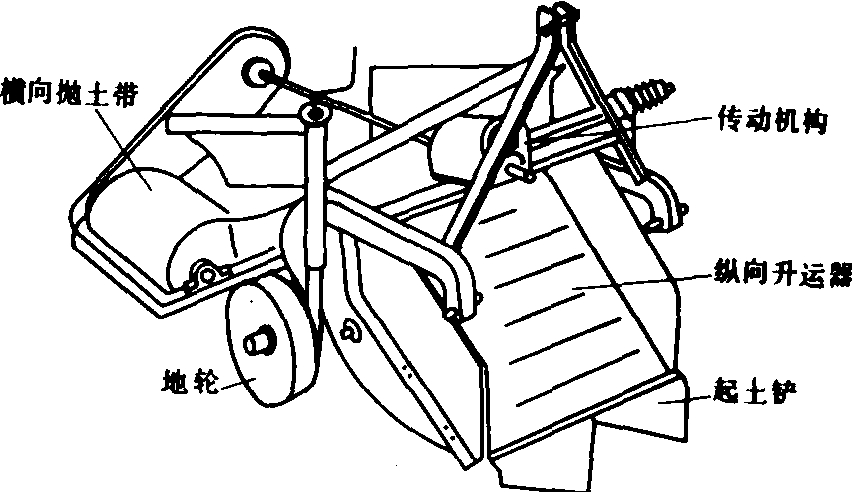

带式铲抛机 结构如图2。纵向升运器和横向抛土带由拖拉机动力输出轴经传动机构驱动。作业时，起土铲铲起土壤经纵向升运器送到横向抛土带上，抛土带以7～15米/秒的可调线速度横向输送土壤，在离心力作用下沿45°～50°的抛土角抛出。最大抛土距离为10～18米。带式铲抛机对各种土壤的适应性较强，抛土部件冲击负荷小，抛土功率消耗较小。但对陡坡和复杂地形适应性差，结构较复杂、抛土胶带易磨损。

图2 带式铲抛机

性能与主要工作部件 铲抛机的性能指标主要有生产率、抛土距离，以及抛出土相对集中程度等。如东方红—75拖拉机配套的铲抛机，抛土距离5～12米时，生产率为200～400米³/小时。抛土距离越大，生产率越低。抛土距离和抛土高度是通过调节抛土初速度和始抛角度来满足作业要求的。一般铲抛机的最大抛土距离为15～18米；最大抛土高度为4米。由于土壤被抛土刀齿抛出时，虽在同一抛土圆盘转速下，其始抛土角度和抛出速度不可能完全一致，因此抛土距离也不一样。抛出土流落地后成一定宽度的土带，其土带宽度越窄，即抛出土相对集中程度越高。可减少重复抛土，利于提高工作效率。抛出土流落地后的相对集中程度由抛土部件的结构及参数决定。
起土铲的工作幅宽依配套拖拉机功率而定。如东方红—75拖拉机配套的铲抛机工作幅为1.3～1.6米。为减少铲土阻力，前铲正中部分多为三角形，铲土角为13°～17°；前铲两侧通常采用圆锥形曲面，以减少碎土和翻土功率消耗。圆盘式铲抛机的抛土圆盘直径取1.2～1.4米。为提高抛出土的相对集中程度，抛土刀齿形状多为细长形，刀齿抛土工作面相对于抛土圆盘径线后倾10°～15°；抛土刀齿数目多，有利于提高抛土能力和抛出土的相对集中性能。但数目过多，会影响铲起的土壤向抛土刀齿的顺利喂入，一般两刀齿的弧间距离取0.25～0.35米，刀齿数为8～12片，抛土刀齿的线速度为6～15米/秒。通过变速机构换档分级可满足作业中不同抛土距离的要求。

铲抛机soil scraper thrower

一种边铲土边抛土的机械。可用于修筑梯田、填平低洼地及开挖大型沟渠。有抛土轮式和输送带式两种类型。抛土轮式的工作原理与旋转开沟机基本相同。为了向一个方向抛土，抛土轮能够正反向旋转；抛土距离视拖拉机功率大小而异，约为4～10m。输送带式的主要工作部件为装在旋转盘上的挖土铲斗，在机器行进中将土挖起，落入输送带上，向一侧输送。
